Panoramica delle funzioni

M4 PLANT – Software per il layout di fabbrica e la costruzione di impianti

M4 PLANT Software per Progettazione e Layout di Impianti Industriali è concepito per affrontare queste sfide combinando la velocità e la precisione del CAD 3D interattivo con le possibilità insite nella gestione delle informazioni sulla base di banche dati relazionali.

M4 PLANT è dotato di un’interfaccia utente user-friendly e moderna. CAD Schroer ha raccolto ed analizzato il feedback dagli utenti nel corso degli anni. Il risultato è un’interfaccia utente moderna strutturata in modo chiaro con un menù ribbon e una dashboard sensibile al contesto che fornisce all’utente un più veloce accesso alle singole funzioni. Nel progettare la nuova interfaccia è stato preso in considerazione il fatto che i nuovi utenti possano familiarizzare da subito con il software. Tutte le finestre di dialogo e le funzioni sono state nuovamente riviste per essere il più facilmente accessibili e facili da usare. leggi …

M4 PLANT offre funzioni complete per una facile visualizzazione e navigazione nell’ambiente 3D. Funzioni di zoom, rotazione e pan facilitano lo spostamento ed aiutano ad esplorare le singole aree. Singole viste e zoom personalizzati possono essere salvati per un utilizzo successivo. Per ottenere una migliore visione dei modelli, è possibile applicare trasparenze, cambiare il livello di dettaglio o rappresentarli in modalità wireframe. L’utilizzo delle molteplici funzioni presenti in M4 PLANT consentono una facile selezione degli elementi. E’ inoltre possibile utilizzare la selezione multipla degli elementi, attraverso la quale tutti gli elementi dello stesso tipo vengono selezionati per essere successivamente modificati, cancellati o nascosti. leggi …

M4 PLANT Ansicht
MPDS4-3D-Project

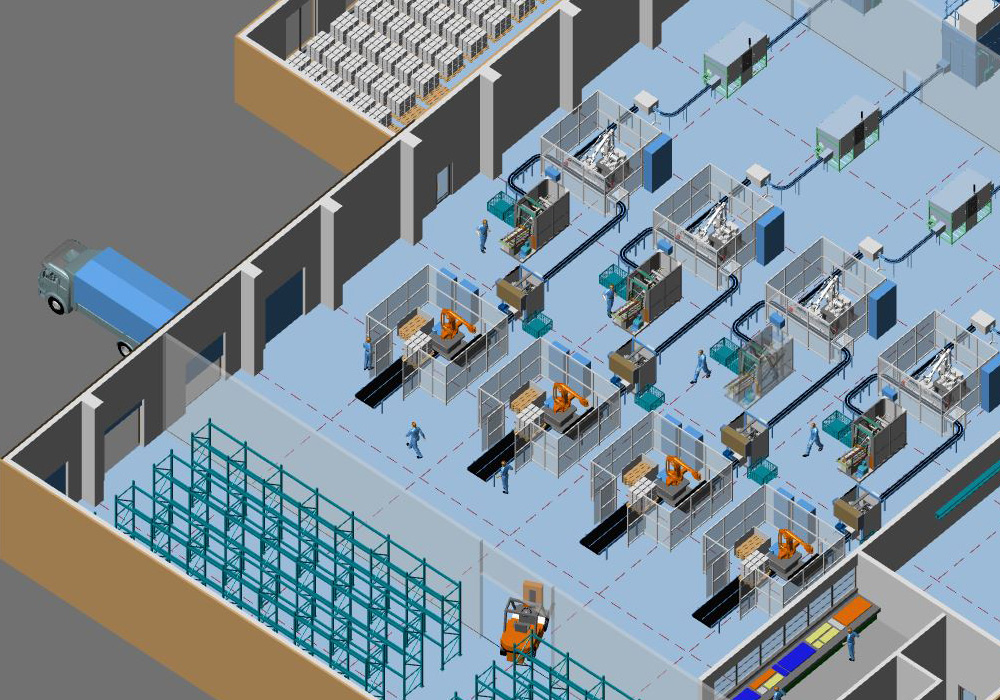

Un progetto 3D realizzato con un software gestito da un database come M4 PLANT ha diversi vantaggi, un backup continuo, la possibilità di utilizzo multi-utente e la gestione delle versioni. Il software permette di progettare una fabbrica o un impianto indipendentemente dalle loro dimensioni oppure di lavare con il sistema metrico o imperiale. I progetti realizzati con M4 PLANT possono essere gestiti utilizzando un catalogo di componenti standard oppure utilizzando un catalogo personalizzato. leggi …

M4 PLANT offre versatili funzionalità di modellazione 3D che facilitano il posizionamento dei componenti direttamente in ambiente 3D. In questo modo, ad esempio, i modelli possono essere posizionati e allineati accuratamente con l’aiuto di griglie. Il sistema permette di utilizzare sistemi di coordinate personalizzati per semplificare la gestione di singole aree del progetto. I modelli importati possono essere direttamente semplificati, adattati e posizionati in modo dinamico. I singoli componenti o gruppi completi possono essere facilmente spostati o ruotati in modo dinamico. Funzionalità di copiatura aiutano l’utente nella creazione di una o più copie del gruppo corrispondente. M4 PLANT offre inoltre funzionalità automatiche come l’auto-routing che aiutano l’utente a collegare i componenti come tubazioni, canaline per cavi o condotti di ventilazione tra loro in modo molto rapido e semplice. leggi …

MPDS4-3D-Plan-Edit_03

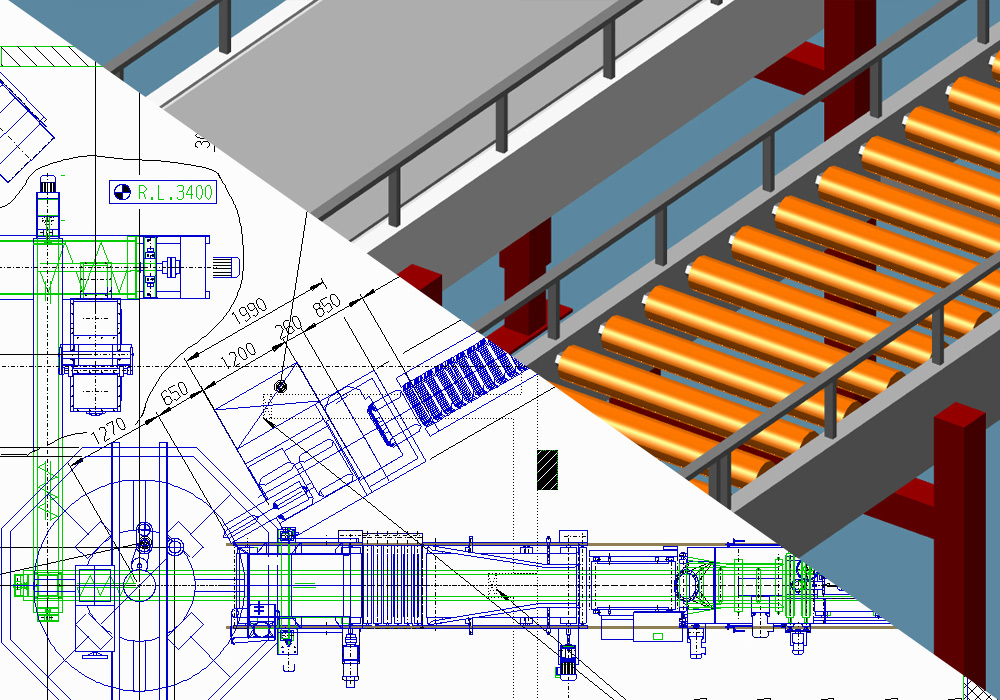

M4 PLANT offre un integrazione completa tra il mondo 2D e 3D rendendo ancora più semplice e veloce la creazione di interi progetti. E’ possibile creare velocemente edifici 3D direttamente da disegni o layout 2D, oppure creare il modello 3D di macchinari o serbatoi da semplici disegni 2D. E’ inoltre possibile creare impianti e tubazioni 3D sulla base di schemi P&ID. E’ infine possibile realizzare la documentazione completa per i cantieri attraverso la generazione di  disegni 2D e la creazione automatica di sketch isometrici delle tubazioni 3D. leggi …

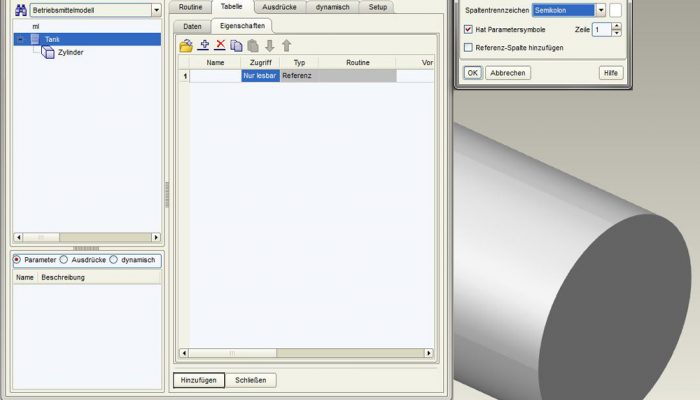

M4 PLANT include ampi cataloghi e specifiche, fornisce inoltre gli strumenti necessari per modificarle o crearne di nuove. Oltre ai componenti standard, possono essere create nuove routine grafiche parametriche per aggiungere nuovi componenti al catalogo e renderlo così personalizzato. Il software M4 PLANT offre la possibilità di impostare le specifiche per la costruzione di tubazioni, canaline per cavi e condotti di ventilazione. leggi …

MPDS4-Kataloge-Catalogues_03
MPDS4-Struktur-Structure-Project_03

Ogni progetto di successo è preceduto da una pianificazione dettagliata. Questo comprende una struttura chiara, la suddivisione del progetto in sezioni, la determinazione delle attività di progetto, la loro programmazione nel tempo, la pianificazione di utilizzo delle risorse necessarie ed il costo probabile. M4 PLANT offre molteplici possibilità per strutturare in modo semplice e facile i progetti 3D. Sin dall’inizio la progettazione viene suddivisa in gruppi e successivamente, i componenti possono essere inseriti facilmente nei sistemi e sottosistemi. Possono inoltre essere definite le zone in cui, ad esempio, un utente può limitare i diritti di accesso ad altri utenti. Per evitare possibili conflitti durante la realizzazione del progetto è possibile creare versioni diverse del progetto stesso. Più utenti contemporaneamente possono accedere al database del progetto e ad essi possono essere assegnati diritti di accesso diversi, in modo che si possa far progredire velocemente e contemporaneamente la progettazione di un impianto o fabbrica. leggi …

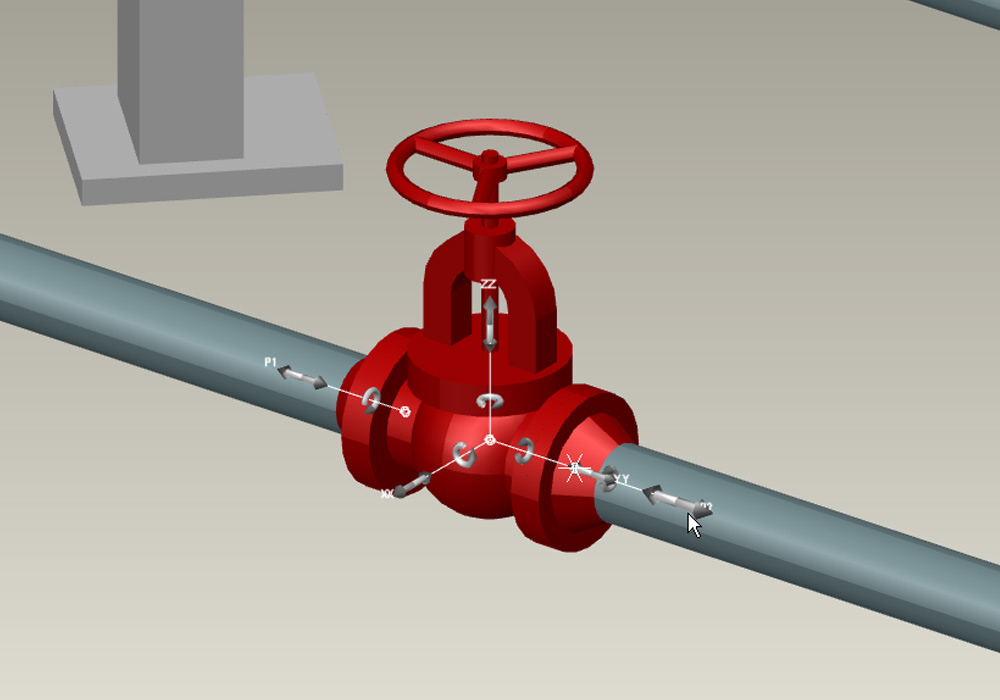

Per garantire una qualità costante dei progetti in 3D, M4 PLANT , è incentrato sul controllo di qualità, e sull’automazione delle funzioni. Gli utenti fin dalle prime fasi della progettazione possono scegliere solo i componenti corretti dal catalogo. Durante il posizionamento viene controllato automaticamente il tipo di connessione, la dimensione, e l’utente viene avvisato se qualcosa non è corretto. Per tutto l’intero progetto è inoltre possibile verificare la coerenza. Un controllo completo delle collisioni evita costosi errori di progettazione e assicura che vi siano gli spazi necessari per le operazioni di manutenzione. L’elenco completo dei materiali e dei componenti garantisce un completo controllo durante la valutazione dei costi durante ogni fase della progettazione. leggi …

MPDS4-Qualitaet-Quality_03
MPDS4-Modules-Module_03

L’architettura di sistema in M4 PLANT è stata progettata per essere flessibile ed in modo che il software si possa adattare facilmente alle esigenze aziendali. Il software è modulare, e garantisce l’utilizzo dei soli moduli e interfacce necessarie. I moduli possono essere acquistati ed aggiunti in base alle esigenze di ogni azienda o progetto. In M4 PLANT , la licenza può essere gestita in modi diversi, con una installazione node-locked su un singolo computer oppure come licenza flottante distribuibile in rete ed utilizzata da più utenti, se necessario. M4 PLANT offre molte opportunità a supporto della collaborazione e condivisione a livello aziendale, questo fa si che più utenti possano lavorare o fare verifiche su un progetto, contemporaneamente. leggi …

Documentazione

In M4 PLANT è presente una completa documentazione, che comprende specifiche funzionali ed esempi applicativi per ciascuna funzione presente nel software. La documentazione è disponibile per ogni modulo e per la sua interfaccia. Gli amministratori di sistema possono configurare e adattare il software alle specifiche aziendali utilizzando una documentazione specifica. La documentazione completa del software è integrata, per cui un utente può ottenere un aiuto sensibile al contesto per tutte le funzioni presenti nel software.
