Novità M4 PLANT Versione 7.2
Miglioramenti generali
Ottimizzazione per monitor ad alta risoluzione
La varietà dei monitor e delle loro risoluzioni è aumentata notevolmente negli ultimi anni. Nella versione 7.2 di M4 PLANT & M4 DRAFTING è stato ottimizzato il supporto per i monitor ad alta risoluzione (ad esempio i monitor 4k). Grazie a questa miglioria, l’utente può ora utilizzare icone di dimensioni maggiori. Per la visualizzazione su schermi di grandi dimensioni con risoluzione fino a 4K (3840 x 2160), sono stati introdotti due nuovi set di icone (x large e xx large). L’ottimizzazione per i monitor ad alta risoluzione comprende anche il miglioramento della visualizzazione in diverse scale, che può essere effettuato nelle impostazioni del sistema operativo Windows per lo schermo.
Configurazione semplificata del server delle licenze
La versione 7.2 della linea di prodotti M4 è dotata di un nuovo strumento di amministrazione per la gestione del server delle licenze. Esso visualizza lo stato di installazione del software relativo al server delle licenze e lo stato del servizio di esse. Sono disponibili diverse opzioni che semplificano notevolmente l’installazione e l’amministrazione del server di licenze stesso. Con l’aiuto del programma, ad esempio, è possibile importare un nuovo file di licenza, avviare e arrestare il servizio di licenza o aggiornare le installazioni del server di licenze esistenti. Il software supporta l’amministratore in ogni fase e crea automaticamente i backup.
Attivazione automatica delle licenze per singolo utente
Dalla versione 7.2 di M4 PLANT e M4 DRAFTING, le licenze per utente singolo (da file di licenza locali) vengono riconosciute e attivate automaticamente. Non è più necessario attivarle separatamente.
Nuove funzioni, aggiornamenti e modifiche
Creare modelli e generare tavole 2D in background
L’esportazione di dati 3D o la generazione di disegni 2D può richiedere un certo tempo in determinate circostanze. Dalla versione 7.2 di M4 PLANT, i processi di conversione o di generazione dei disegni vengono avviati in un processo in background. Ciò significa che l’interfaccia utente non è più bloccata e l’utente di M4 PLANT può continuare a lavorare sul progetto durante la generazione di essi. Sono state inoltre migliorate le prestazioni della conversione e della generazione.
Migliorie nella modifica delle texture
La creazione e la modifica delle texture sono state migliorate nella versione 7.2 di M4 PLANT. Ad esempio, sono stati quindi aggiunti strumenti per la gestione delle texture dei poligoni, rendendo molto semplice la modifica e la rielaborazione dei contorni esterni o dei fori.
Selezione multipla per sistemi, sottosistemi e discipline
Grazie ai filtri di selezione migliorati, è ora possibile selezionare contemporaneamente più sistemi, sottosistemi o discipline. Questa nuova opzione di selezione multipla elimina la necessità di ulteriori fasi di lavoro, con conseguente risparmio di tempo.
Nuove icone per la selezione delle viste
I simboli e i testi per la selezione della vista sono stati ottimizzati e adattati al sistema di coordinate dell’area di lavoro.
Layout di fabbrica
Aprire e modificare i simboli
I simboli 2D per la creazione di un layout con il modulo Layout di fabbrica in M4 PLANT non potevano essere modificati fino ad ora. Con la versione 7.2, ora è possibile modificarli. In questo modo l’utente ha a disposizione ulteriori opzioni di modifica degli elementi presenti sul layout.
Strutture in acciaio
Nuova funzione per la creazione di fori nelle travi in acciaio
Nella versione 7.2 di M4 PLANT, il modulo per le strutture in acciaio è stato ampliato con la funzione per la creazione di fori nelle travi in acciaio. Questa funzione è molto simile a quella già nota per la creazione di fori nelle piastre di acciaio. Lo strumento “route” viene utilizzato per definire le dimensioni e la forma del foro.
Nuova funzione per la creazione di tagli obliqui
A partire dalla versione 7.2, il dialogo per la creazione di tagli tra travi in acciaio e l’opzione per la creazione di tagli obliqui sono stati ampliati. Ciò significa che ora è possibile collegare due travi in acciaio con un taglio obliquo.
P&ID
Simboli di strumentazione dinamica
Dalla versione 7.2, i simboli che indicano la strumentazione P&ID si adattano ai testi che essi contengono. Se i numeri o i testi sono brevi, essi rimangono rotondi. Se i testi si allungano, anche i simboli si allungano dinamicamente in base alla lunghezza del testo.
Nuova area per le opzioni di P&ID
Nella versione 7.2, le impostazioni del modulo P&ID sono state inserite in una nuova area delle preferenze. Le impostazioni si applicano a tutti gli schemi P&ID creati e modificati in M4 DRAFTING. Possono essere modificate in modo centralizzato per uno specifico progetto del cliente.
Ottimizzazione della rinumerazione automatica dei simboli
Sulla base del feedback dei clienti, lo strumento di rinumerazione è stato ottimizzato. Le impostazioni per il valore iniziale e il fattore di incremento sono state spostate nelle impostazioni predefinite.
3D
Un nuovo strumento autonomo per la conversione dei modelli 3D
Dalla versione 7.2, M4 PLANT e M4 DRAFTING includono un nuovo strumento autonomo per la conversione automatica dei file in formato 3D. Il software MODUtil viene avviato indipendentemente da M4 PLANT e M4 DRAFTING. Consente sia conversioni singole, ad esempio l’esportazione di file MOD in formato STP, sia conversioni a catena, ad esempio l’importazione di file STP con semplificazione a valle del modello.
Le opzioni per ogni singola attività di conversione sono raccolte nell’interfaccia grafica. Esse possono essere selezionate e salvate con un nome personalizzato, ad esempio conversioni concatenate, ad esempio importazione di file in formato step/stp e successiva semplificazione dei modelli, Configurazione Task.
È inoltre possibile salvare l’ordine di esecuzione delle singole attività, Configurazione Job.
Le configurazioni dei Task e dei Job possono essere compilate dall’amministratore di sistema o da utenti esperti e rese disponibili a tutti gli utenti.
E’ possibile avviare un Job applicando una configurazione ad un file o a tutti i file contenuti in una directory. È possibile eseguire conversioni che richiedono molto tempo in parallelo ad altre attività o durante la notte.
Trasferimento della struttura dell'assieme da file STEP

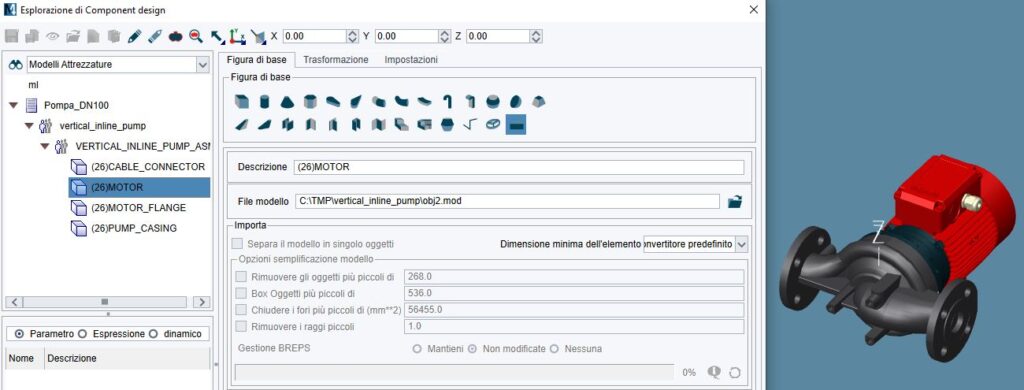

A partire dalla versione 7.2, i file STEP possono essere importati includendo la struttura dell’assieme che contengono. La struttura viene mantenuta sia dopo l’importazione che dopo la semplificazione di un modello. La struttura può quindi essere utilizzata nella progettazione 3D per ulteriori attività, come l’elaborazione in M4 PLANT Component Designer, o successivamente essere adottata anche nell’esportazione in altri formati. Può anche essere visualizzata nel visualizzatore 3D M4 REVIEW. Allo stesso modo, viene trasferito nel formato FBX compatibile con la VR. Inoltre, i BREP (rappresentazione dei modelli come Boundary Representation) vengono trasferiti nel file MOD durante l’importazione STEP.
Migliorata la semplificazione dei modelli
I modelli 3D di grandi dimensioni devono essere semplificati prima di essere caricati in M4 PLANT. La riduzione dei dati ottenuta con la semplificazione del modello deve essere tale da consentire l’elaborazione dei modelli in M4 PLANT senza problemi e senza perdita di prestazioni. Con la versione 7.2, al modulo MODSIMPLIFY sono state aggiunte ulteriori opzioni per la semplificazione dei modelli. Gli utenti possono ora rimuovere i raggi dai modelli specificando il valore massimo del raggio da eliminare. Durante la semplificazione, i raggi più piccoli vengono rilevati e convertiti come spigolo. Allo stesso modo, è stata ottimizzata la chiusura dei fori nei modelli.
2D
Funzione Salva tutto nella barra degli strumenti grafici
Per accedere rapidamente alla funzione “Salva tutto”, dalla versione 7.2 questa funzione è ora disponibile anche nella barra degli strumenti grafici. In questo modo, le modifiche apportate a tutti i disegni caricati in M4 DRAFTING possono essere salvate con la semplice pressione di un pulsante.
Salvare i disegni in formato PDF
Il salvataggio dei disegni in formato PDF è ancora più semplice. Nella finestra di dialogo di salvataggio, l’utente può scegliere se salvare il disegno corrente come PDF a colori o PDF in bianco e nero.
Template di disegno
Nella versione 7.2 la gestione dei template/modelli dei cartigli in M4 DRAFTING è stata ulteriormente ottimizzata. Tutti i template disponibili sono ora visualizzati nella voce di menu “Nuovo” della barra multifunzione. Si tratta di template/modelli standard di M4 DRAFTING per disegni metrici e imperiali e di modelli specifici del cliente (personalizzati). Sono adesso presenti nuovi gruppi: M4 DRAFTING (2D), 3D, Factory Layout (FL) e P&ID (PID).
Inversione della direzione dello zoom
A partire dalla versione 7.2, la direzione della funzione di zoom con la rotellina del mouse può essere invertita in M4 DRAFTING. Ciò significa che gli utenti possono impostare la direzione dello zoom con la rotellina del mouse in base alle loro esigenze personali.
M4 REVIEW
Con la nuova versione di M4 REVIEW è ora possibile visualizzare le strutture dei file STEP importati. Questa funzione non è supportata nella versione gratuita.
Miglioramenti al software richiesti dai clienti
Oltre alle numerose innovazioni, la nuova versione di M4 PLANT & DRAFTING 7.2 include le soluzioni per oltre 300 richieste di miglioramento segnalate dai clienti.
Progettazione e Layout edifici
Ottimizzato il posizionamento di porte e finestre
Nella versione M4 7.1, il posizionamento di porte e finestre è stato ulteriormente otti-mizzato. A tal fine, i singoli cataloghi sono stati ottimizzati e il dialogo per il posizio-namento dei singoli componenti è stato migliorato. Un’anteprima per porte e finestre con inoltre la possibilità di misurare le singole dimensioni sono ora disponibili. Questi miglioramenti semplificano la selezione di porte e finestre e rende più semplice e veloce il loro posizionamento nel progetto.
Nuovo: anteprime 3D per il catalogo carpenteria in acciaio
Nella versione M4 7.1, è stata aggiunta una finestra di anteprima 3D al dialogo di selezione della carpenteria in acciaio. Questo è particolarmente pratico perché l’utente può visualizzare in 3D il componente selezionato per poi posizionarlo nel sua progetto.
3D
Migliorata la definizione delle sezioni per i modelli 3D
Dalla versione 7.1, il modulo M4 DRAFTING 3D contiene un nuovo strumento per definire le sezioni. Con l’aiuto di una linea, le sezioni possono essere create liberamente attraverso il modello. Queste vengono poi visualizzate in una vista dedicata. Il nuovo strumento semplifica la definizione delle sezioni e rende ancora più facile per l’utente la definizione di esse in modo completamente libero.
P&ID
Ottimizzazione dello strumento P&ID di rinumerazione
Rinumerare completamente i disegni è un modo intelligente per mantenere la numerazione degli elementi copiati da altri disegni sempre aggiornata e coerente. Con questa funzione, gli elementi duplicati possono essere rinumerati in modo che i componenti con lo stesso ID non possano essere utilizzati. Nella versione 7.1, questa funzione è stata estesa anche agli ID degli strumenti. Questo significa che l’utente può rinumerare correttamente anche gli strumenti utilizzati.
Nuovo: Strumentazione con attributi di allarme
Con la versione 7.1, gli attributi di allarme per i simboli della strumentazione possono essere definiti direttamente nella dashboard del modulo P&ID. Questi vengono poi visualizzati automaticamente come testi accanto al simbolo. Rispetto all’inserimento manuale dei testi, questa funzione facilita all’utente l’inserimento degli attributi di allarme e gli fa risparmiare tempo in termini di configurazione e amministrazione.
Migliorata la configurazione dei report ed elenchi materiali P&ID
Con l’attuale versione M4 7.1, i report P&ID e gli elenchi materiali possono essere configurati ancora meglio. L’utente può ora configurare gli elenchi dei componenti e mostrarli in diverse configurazioni. Con questa nuova configurazione, per esempio, i dispositivi collegati alla tubazione possono anche essere inseriti in un elenco materiali dove le larghezze delle colonne per i singoli attributi possono essere specificate in forma percentuale. Questo permette all’utente di ottimizzare il layout dei suoi report in modo dinamico e personalizzato.
Migliorata la ricerca nel browser dei simboli P&ID
Nuove opzioni come i filtri migliorati per la ricerca nel browser dei simboli P&ID rendono ancora più facile trovare i singoli componenti sono presenti nella versione M4 7.1. Per fare questo, l’utente deve solo cercare il catalogo, il gruppo o il singolo simbolo per poi visualizzare i risultati nel browser.
Isometrici Piping
Nuovo: Elaborazione di file in formato PCF
In M4 PLANT versione 7.1 è ora presente un nuovo strumento per la generazione di isometrici di tubazioni da un file in formato PCF direttamente nell’ambiente 2D. Con il nuovo strumento, i file ISO nativi M4 in formato ISOX o gli isometrici piping esportate da sistemi di terze parti possono ora essere aperti in formato PCF e convertiti comodamente in uno sketch isometrico. L’utente può scegliere tra diverse opzioni e adattare l’isometria alle proprie esigenze. Basta selezionare il template e la configurazione desiderati per ottenere il disegno isometrico. L’importazione degli isometrici piping da terze parti rende la progettazione piping con M4 PLANT ancora più facile ed efficiente.
Nuovi stili per il riquadro delle note
A partire dalla versione 7.1, le note inserite negli isometrici piping possono essere inserite utilizzando diversi tipi di riquadri. L’utente può definire liberamente lo stile del riquadro prima della generazione automatica dell’isometrico.
Migliorato il supporto per il sistema imperiale
A partire dalla versione 7.1 di M4 PLANT, il modulo per la generazione degli sketch isometrici di tubazioni supporta anche la visualizzazione dei valori di frazioni per le unità di misura in pollici (ad esempio 20 ¼”) e in piedi e pollici (ad esempio 4′ 20 ¼”). Se lo si desidera, il software fornirà automaticamente tutti i documenti con le unità di misura appropriate. Queste nuove opzioni permettono alle aziende di fornire sempre gli isometrici piping con le unità di misura appropriate per ogni singolo progetto e quindi anche di operare a livello internazionale.
Divisione manuale delle tubazioni in isometrie diverse
A partire da M4 PLANT versione 7.1, è possibile specificare manualmente in ogni punto di connessione se uno spool di tubi di un’isometria piping deve essere diviso in più isometrie. Questo ha il vantaggio di aumentare la leggibilità di ogni singolo sketch isometrico quando le tubazioni sono estremamente complesse.
Ottimizzazione delle tabelle
Le tabelle che vengono generate insieme agli sketch isometrici piping sono state ulteriormente ottimizzate nella versione 7.1. L’utente può adattare in modo variabile le dimensioni delle celle e dei testi in base alle proprie esigenze. Inoltre, può specificare che la larghezza delle colonne delle tabelle generate si adatti automaticamente ai testi contenuti o che i testi siano automaticamente racchiusi da una larghezza di colonna specificata. Queste impostazioni migliorano notevolmente la leggibilità e il posizionamento delle tabelle e assicurano la conformità agli standard aziendali.
Più opzioni per l’allineamento delle dimensioni
Per una visione d’insieme ancora migliore negli sketch isometrici piping, dalla versione 7.1 è ora possibile specificare l’allineamento delle dimensioni sulle tubazioni in pendenza. Queste possono ora essere allineate sia orizzontalmente che verticalmente a secondo dello standard aziendale predefinito.
Interfacce
Nuovo: esportazione dei dati di progetto in formato BIM
A partire dalla versione 6.3, M4 PLANT supporta l’importazione di dati di progetto IFC (Industry Foundation Classes). IFC costituisce lo standard aperto per i modelli BIM (Building Information Modelling) e rappresenta uno standard primario, mondiale e aperto per lo scambio di dati nel settore delle costruzioni. Con la versione 7.1, l’uten-te può ora esportare interi progetti M4 PLANT in formato IFC e continuare ad usarli in tutti i progetti BIM.
Definizione dei colori di sfondo per l’esportazione in 3D PDF
Dalla versione 7.1, l’utente può specificare manualmente il colore dello sfondo quando esporta un file PDF 3D da M4 PLANT. Questo permette all’utente di realizzare file in formato 3D-PDF ancora più chiari.
Interfaccia ottimizzata per i modelli VR/AR
A partire dalla versione 6.3, M4 PLANT include un’esportazione in formato FBX. Questo permette ai modelli 3D in formato FBX di essere usati direttamente in applicazioni e visori di realtà aumentata o virtuale (AR/VR). Con la versione 7.1, l’interfaccia FBX è stata ulteriormente migliorata per quanto riguarda il trasferimento delle strutture del modello, le texture contenute e il posizionamento del modello stesso. Questo significa che l’utente può ora utilizzare i dati di pianificazione 3D di M4 PLANT in modo ottimizzato in applicazioni VR o AR.
Cataloghi Componenti
Nuovo: finestra di anteprima nella selezione dal catalogo
Dalla versione 7.1, il dialogo di selezione dal catalogo in M4 PLANT include un’anteprima 3D per i componenti selezionati. La finestra di anteprima è disponibile per le tubazioni, le canalizzazioni, i componenti elettrici ed i supporti, essa può essere mostrata o nascosta. Qui, il componente del catalogo selezionato viene visualizzato come un modello 3D che l’utente può ruotare, spostare, ingrandire e visualizzare da vicino già nell’anteprima. Questa anteprima dal vivo semplifica ulteriormente la selezione dei componenti per l’utente durante la progettazione.
Amministrazione
Migliore amministrazione delle specifiche piping
Con la nuova versione 7.1, l’amministrazione delle specifiche piping in M4 PLANT è stata ulteriormente ottimizzata. Sono state aggiunte ulteriori opzioni per configurare le specifiche individuali. Gli utenti hanno ora la possibilità di esportare le singole specifiche in modo da poterle utilizzare anche in altri progetti.
Supporto per Windows 11
Con la versione 7.1, M4 PLANT supporta Windows 11 di Microsoft. Questo permette di utilizzare il software di ingegneria sui sistemi operativi più aggiornati.
Ottimizzazione del software orientata al cliente
Oltre alle molte innovazioni e ai nuovi prodotti aggiunti, la nuova versione di M4 include oltre 350 miglioramenti di produttività orientati al cliente. Queste richieste di ottimizzazione sono regolarmente presentate dai clienti di CAD Schroer attraverso il portale clienti e quindi confluiscono direttamente nello sviluppo del software.
M4 REVIEW
La nuova versione 7.1 del visualizzatore 3D M4 REVIEW è stata ampliata ulteriormente. Le singole funzioni e alcune selezioni e visualizzazione del software sono state ottimizzate per aumentare ulteriormente le prestazioni del software. Inoltre, l’utente può ora visualizzare i propri disegni M4 in formato SHE, il che significa che il visualizzatore può ora essere utilizzato per visualizzare il progetto 3D e 2D.
Famiglia di prodotti i4 – Soluzioni AR/VR di CAD Schroer
Negli ultimi anni, alle soluzioni di ingegneria M4 di CAD Schroer si sono aggiunti sempre più prodotti che permettono di presentare i dati di ingegneria in realtà virtuale o aumentata. A questo scopo, CAD Schroer ha lanciato diverse soluzioni AR e VR sul mercato con la famiglia di prodotti i4. Con i4 MEETING, per esempio, gli utenti possono organizzare riunioni di progetto o presentazioni di prodotti direttamente in VR e nell’ambiente desiderato. Con i4 VIRTUAL REVIEW, si dispone di un visore VR con cui ci si può immergere direttamente nel progetto 3D. Con i4 AUGMENTED REVIEW, l’utente può posizionare i suoi modelli 3D direttamente su un piano o nella sua sala riunioni per ottenere una visione più ravvicinata. i4 AUGMENTED CATALOG offre maggiori possibilità di arricchire i documenti stampati con un’esperienza AR per la propria gamma di prodotti.
Nomi dei nuovi prodotti e dei nuovi pacchetti
Dalla versione 7.0, tutti i prodotti CAD Schroer saranno commercializzati con il marchio M4. Ai singoli pacchetti e prodotti specifici del settore sono stati as-segnati nomi appropriati, come M4 DRAFTING per la progettazione 2D o M4 FACTORY per il Layout di Fabbrica e la Progettazione Impiantistica 2D/3D.
La gamma completa dei nuovi pacchetti ed il loro prezzo è riportata nelle pagine specifiche di ogni prodotto. Una panoramica della nostra attuale gamma di prodotti è riportata nel seguente grafico.
Nuovi Strumenti, Aggiornamenti e Modifiche
Elenco delle modifiche
Layout di fabbrica 2D: Nuovi strumenti e ottimizzazioni
La versione 7.0 del modulo M4 Factory Layout è stata notevolmente migliorata e ot-timizzata con funzioni aggiuntive. Le migliorie introdotte rendono più veloce la progettazione grazie ad un flusso di lavoro più semplice.
Ottimizzazione ed estensione del catalogo dei simboli
M4 offre sempre la possibilità di selezionare componenti 3D da un catalogo e di inserirli in un layout 2D come simbolo. La selezione dei componenti è stata semplificata attraverso l’utilizzo di un catalogo di simboli. Inoltre, sono stati ulteriormente ampliati i componenti standard disponibili nei cataloghi.
Migliore selezione dei componenti dal catalogo
Nella versione 7.0, la finestra di dialogo per la selezione dei componenti dal catalogo è stata completamente ridisegnata, rendendo molto più semplice la selezione dei componenti stessi. La selezione è arricchita da filtri di selezione e da una funzione di misurazione. Inoltre, le singole varianti di un attributo del componente possono ora essere integrate da descrizioni. Le colonne della tabella del catalogo sono ora personalizzabili e possono essere modificate in base alle esigenze dell’utente.
Utilizzo di gruppi 2D/3D per assemblare i componenti
I componenti disegnati in 2D possono ora essere raggruppati nella struttura ad albe-ro. Quando un layout 2D viene caricato in 3D, i gruppi vengono mantenuti e possono inoltre essere modificati. I nuovi gruppi possono essere salvati ed aggiunti nel catalogo per un facile riutilizzo. Questa ottimizzazione consente una migliore strutturazione del progetto e un più facile riutilizzo dei gruppi di componenti esistenti.
Struttura ad albero in 2D per sistemi e sottosistemi
Nell’interfaccia 2D, M4 visualizza ora la struttura ad albero 3D contenente i sistemi e sottosistemi. Qui è possibile visualizzare i singoli componenti presenti sul disegno e selezionarli per l’editing; lo stesso meccanismo è valido sia in 2D che in 3D.
Ottimizzata la dashboard del layout di fabbrica 2D
La dashboard per la modifica delle proprietà dei componenti del layout di fabbrica ora include un controllo automatico dei sistemi e dei sottosistemi. In questo modo si evita di inserire nomi di sistemi non corretti o duplicati.
Nuovo: Inserimento di piattaforme e scale in acciaio
M4 include un nuovo strumento che permette di creare facilmente piattaforme in acciaio con corrimano e scale in un layout 2D. Una volta definito il profilo di una piattaforma, è possibile integrarlo con gli opportuni componenti in acciaio come travi di sostegno, corrimano, scale e scalette. E’ inoltre possibile inserire fori e aperture personalizzate sulle piattaforme create. La piattaforma in acciaio può essere facilmente modificata anche in un secondo momento. Se, ad esempio, l’altezza della piattaforma viene modificata, tutti i componenti ad essa collegati si aggiornano automaticamente. Le piattaforme in acciaio definite in 2D vengono caricate come modello 3D dettagliato.
Nuovi strumenti di selezione
Nell’interfaccia 2D è’ stato aggiunto un nuovo filtro di selezione per gli elementi che fanno parte del layout di fabbrica 2D. In ambiente 3D è stato inserito un nuovo stru-mento di selezione che permette di spostarsi in 2D semplicemente cliccando un componente.
Ottimizzazione degli strumenti di posizionamento dei nastri trasportatori
L’inserimento ed il posizionamento dei componenti dei nastri trasportatori è stato ulteriormente ottimizzato nella versione 7.0. Il miglioramento dei meccanismi di sele-zione e posizionamento ha reso più semplice e veloce la creazione dei progetti. L’u-tente ha ora la possibilità di inserire in modo completamente automatico i nastri tra-sportatori tra due componenti già presenti. Il sistema compensa automaticamente le differenze di altezza e visualizza le altezze dei singoli componenti. I nuovi strumenti permettono inoltre di modificare la lunghezza o l’altezza degli elementi precedente-mente inseriti. I singoli elementi possono anche essere modificati individualmente dopo il posizionamento, regolando comodamente i singoli parametri attraverso una finestra di dialogo. Le funzionalità dello strumento Copia sono state ampliate in modo tale che si possano copiare e specchiare singoli o gruppi di nastri trasportatori.
Modifica dei modelli 3D direttamente sul layout 2D
A partire dalla versione 7.0, M4 offre la possibilità di modificare un modello 3D diret-tamente all’interno del layout 2D. Con l’aiuto di un nuovo strumento, l’utente può modificare la dimensione di un modello 3D agendo su un simbolo 2D. La modifica effettuata permette così all’utente di creare un nuovo modello 3D (ad esempio più lungo). Questa funzione offre all’utente M4 la possibilità di creare nuovi modelli 3D da inserire sui layout di offerta senza dover chiedere all’ufficio progettazione.
Catalogo macchinari e nastri trasportatori 2D/3D
Rinomina del menù macchinari e trasporto materiali
Il menù per il posizionamento dei componenti e macchinari per il trasporto materiali è stata rinominata in M+AEC (Mechanical, Architectural and Engineering Construction) per evidenziare meglio le nuove funzionalità.
Ampliamento del catalogo macchine e trasportato materiali
La versione 7.0 del catalogo contiene ora molti nuovi componenti parametrici stan-dard che facilitano la progettazione di impianti completi o fabbriche. Questi offrono componenti standard parametrici come porte, recinzioni di sicurezza, corridoi e con-tenitori vari. I parametri di ogni componente possono essere adattati alle proprie esi-genze prima del loro posizionamento.
Salvataggio dei gruppi di componenti come componenti del catalogo
A partire dalla versione 7.0, gruppi completi di componenti possono essere salvati come singoli componenti del catalogo. Questa funzione per la creazione di gruppi di componenti accelera la creazione dei progetti futuri.
Progettazione Piping
Ampliamento del catalogo per la progettazione piping
Con la versione 7.0, il catalogo piping è stato ampliato con nuovi componenti. Gli utenti hanno ora la possibilità di utilizzare i nuovi cataloghi in PVC-C e le flange di serraggio igieniche (tipo Clamp). I nuovi componenti del catalogo vengono forniti come pacchetti e, se necessario, possono essere importati nei cataloghi di progetti esistenti.
Fissaggi flange di collegamento configurabili (Bulloni)
Nella nuova versione, i fissaggi delle flange possono essere modificati in base a nuovi requisiti non standard dopo il loro inserimento. Attraverso la nuova interfaccia è possibile selezionare una delle tre opzioni presenti (impostazione std, si o no) per i componenti come rondelle e dadi.
Miglioramento nella generazione degli sketch isometrici delle tubazioni
Nella versione 7.0, il modulo per la generazione automatica degli sketch isometrici dei tubi ha subito ulteriori e significativi miglioramenti. I template e gli stili già presenti in M4 ISO sono stati ottimizzati e ampliati. Il posizionamento automatico dei singoli simboli e delle etichette è stato migliorato, in modo che possano essere visualizzate ed etichettate anche le tubazioni in cui la rappresentazione grafica è più complicata. L’interfaccia è stato ampliata con ulteriori opzioni. Queste consentono ora la selezione di un sistema di coordinate utente e la definizione di punti di divisione opzionali. In questo modo gli sketch delle tubazioni vengono resi più semplici e personalizzabili.
Spostamento più semplice dei singoli progetti
Con la versione 7.0 M4 permette di spostare i progetti (Database) ed il suo contenuto tramite uno nuovo strumento. Il progetto ed il suo contenuto vengono aggiornati au-tomaticamente con le informazione relative alla nuova posizione. Questo rende molto più facile e sicuro aggiornare i progetti alle nuove esigenze.
Elenco parti ancora più dettagliato
A partire dalla versione 7.0 durante la creazione deli elenchi componenti è possibile decidere in ogni disciplina se visualizzare le lunghezze totali o le singole lunghezze. L’utente può decidere di personalizzare la distinta per ogni singola disciplina: piping, elementi in acciaio, canaline per cavi e condotti di ventilazione.
P&ID
Personalizzazione temporanea di Attributi Standard per le etichette di linea
Lo strumento P&ID per l’etichettatura dei tubi consente ora la modifica temporanea dei valori degli attributi standard. L’utente può modificare anche solo temporanea-mente i valori standard degli attributi per il singolo disegno o la sessione di lavoro. Questa personalizzazione permette all’utente di velocizzare e semplificare ulterior-mente la progettazione.
Ottimizzazione dello strumento di rinumerazione
M4 ha introdotto la possibilità di rinumerare completamente i disegni a partire dalla versione 6.3. Questa funzione permette di rinumerare elementi copiati da altri disegni affinché non vengano utilizzati componenti con lo stesso nome. Nella versione 7.0 questa funzione è stata estesa anche alla strumentazione, cosicché gli strumenti utilizzati siano anch’essi rinominati correttamente.
Implementazione dello strumento per la connessione multi- foglio
M4 consente di collegare più disegni in un unico progetto. Le linee sono collegate logicamente tra i singoli disegni tramite connettori per fogli. Con la versione 7.0, la finestra di dialogo Connettore Fogli mostra all’interno di una finestra di selezione quali connessioni non sono ancora accoppiate; in questo modo le linee “non ancora collegate” possono essere facilmente selezionate e accoppiate correttamente.
Personalizzazione del Sottotipi per tutti i Componenti
M4 offre una strutturazione predefinita di tutti i componenti, essa è divisa per tipi e sottotipi. Una corretta struttura semplificata e corretta permette una facile generazio-ne degli elenchi parti. A partire dalla versione 7.0, i sottotipi dei componenti possono essere liberamente modificati e selezionati individualmente. È possibile anche l’inserimento diretto di un nuovo sottotipo.
Simbolo Preferiti
A partire dalla versione 7.0, M4 offre ora la possibilità di salvare i singoli simboli P&ID in un’area preferita. Ciò avviene comodamente tramite il menu contestuale, dove il simbolo attualmente selezionato viene aggiunto ai preferiti. I preferiti così creati vengono utilizzati per generare diagrammi ancora più velocemente, risparmiando così tempo di progettazione.
Selezione dei punti di caricamento durante il posizionamento dei componenti
M4 permette ora di selezionare diversi punti di caricamento durante il posizionamen-to dei componenti. I singoli punti possono essere utilizzati come origine alternativa. La selezione può essere effettuata comodamente dal menu contestuale.
Scalatura personalizzabile di diversi tipi di simboli
In M4, i simboli P&ID sono visualizzati in anteprima in una finestra di dialogo ben organizzata. La dimensione dei simboli nell’anteprima può essere modificata, questa modifica è applicata a tutti i tipi di simboli contemporaneamente. A partire dalla ver-sione 7.0, M4 offre ora la possibilità di scalare individualmente e per ogni categoria le dimensioni dei simboli. Ad esempio, i simboli delle apparecchiature possono ora essere visualizzati più piccoli di quelli per la strumentazione.
Inserimento delle dimensioni nominali sui punti di collegamento
A partire dalla versione M4 7.0, sui punti di collegamento dei simboli P&ID possono essere inseriti anche i diametri nominali. Questi possono poi essere esportati in un report o utilizzati nella progettazione di tubazioni 3D per posizionare i componenti appropriati; nelle versioni precedenti i diametri nominali venivano ereditati dalle label delle tubazioni collegate.
Spostare i simboli con un doppio clic su di essi
A partire dalla versione 7.0, i simboli o le etichette di linea possono essere spostati in M4 semplicemente facendo doppio clic sul simbolo corrispondente. Questo si traduce in una significativa riduzione dei comandi da parte dell’utente e una diminuzione del tempo di progettazione; le tavole P&ID sono tra i disegni più modificati.
Creazione automatica delle leggende dei simboli
A partire dalla versione 7.0, in M4 possono essere generate automaticamente le le-gende dei simboli per singoli diagrammi di flusso P&ID o per progetti completi. Le legende vengono generate sul foglio corrente o su un nuovo foglio. Durante la generazione, l’utente può decidere esattamente cosa deve contenere la leggenda. L’utente può decidere tra il foglio corrente, l’intero progetto o un’area del catalogo. La posizione e le dimensioni della legenda possono essere modificate e personalizzate. Questa funzione elimina la noiosa creazione manuale di leggende di simboli.
Gestione e amministrazione P&ID
A partire dalla versione 7.0, la gestione e l’amministrazione dell’interfaccia P&ID di-spone di nuove opzioni aggiuntive. Ad esempio, singoli simboli, gruppi di simboli o cataloghi di simboli completi possono essere visualizzati o nascosti agli utenti. Que-sta funzionalità è stata introdotta per permettere l’utilizzo di set di simboli alternativi quando si lavora per clienti diversi.
Ottimizzata la generazione di elenchi dei componenti
La generazione di elenchi componenti è stata in questa versione ulteriormente mi-gliorata. Il dialogo per la generazione degli elenchi componenti è stato semplificato. Le opzioni per la configurazione degli elenchi componenti sono ora visibili solo quando l’utente ha effettuato l’accesso come amministratore. Gli elenchi dei componenti, posizionati come tabella su un foglio, possono essere aggiornati senza dover essere cancellati e riposizionati. Inoltre, le configurazioni degli elenchi personalizzati sono ora memorizzate in file separati, rendendo così più facile lo scambio delle personalizzazioni tra gli utenti.
M4 REVIEW
La nuova versione 7.0 del visualizzatore 3D M4 REVIEW è stata aggiornata allo stato dell’arte. Le singole funzioni sono state ottimizzate per aumentare le prestazioni del software.
Richieste di sviluppo direttamente dai clienti
Oltre alle numerose innovazioni e ai nuovi prodotti, la nuova versione di M4 contiene oltre 350 miglioramenti della produttività orientata al cliente. Questi suggerimenti di ottimizzazione vengono regolarmente inviati dai clienti di CAD Schroer attraverso il portale clienti e vengono quindi integrati nel processo di sviluppo del software.
Nuovi prodotti
Ottimizzato: Strumento download aggiornamenti CSG
Lo strumento per il download automatico degli aggiornamenti software CSG consente ai clienti in manutenzione di aggiornare il software nel modo più semplice possibile direttamente da Internet. Nella nuova versione, il client di aggiornamento è stato notevolmente ottimizzato e permette di aggiornare il software anche durante l’installazione.
Novità: Guida e finestre di dialogo dei Tutorial
Nella versione 6.3, il menù Aiuto e Tutorial di MPDS4 e MEDUSA4 è stato completamente ridisegnato, da questa versione vengono mostrate all’utente finestre di dialogo con una panoramica dei manuali utente disponibili, video tutorial e note di rilascio.
Nuovo: M4 VIRTUAL REVIEW
M4 VIRTUAL REVIEW è un nuovo visualizzatore VR indipendente. Con questo software, CAD Schroer offre ai suoi clienti la possibilità di visualizzare i dati di progetto generati in MPDS4 o altri sistemi CAD nella realtà virtuale. Il VR Viewer elabora i dati FBX esportati da MPDS4, in questo modo un impianto o una fabbrica ancora in fase di progettazione possono ad esempio essere visualizzati o presentati al cliente nella realtà virtuale.
Nuove Funzionalità, Aggiornamenti e Modifiche
MPDS4 in versione 6.3 presenta una serie di nuove caratteristiche che ne aumentano la maneggevolezza e garantiscono report sempre più completi. Sono state inoltre implementate e ottimizzate le interfacce per facilitare lo scambio dati con clienti e fornitori.
Novità: Importazione dei dati di progetto BIM
La versione 6.3 di MPDS4 supporta l’importazione dei dati di progetto IFC (Industry Foundation Classes). IFC è lo standard aperto per i modelli BIM e rappresenta uno standard primario, a livello mondiale, per lo scambio di dati nel settore edile. Con la nuova interfaccia IFC è ora possibile importare i dati BIM, comprese le informazioni sulla struttura e il contesto in essa contenuti, e inserirli in un impianto o fabbrica. In questo modo i dati di progetto possono essere trasferiti direttamente da un architetto all’interno di MPDS4.
Novità: Esportazione in formato FBX per la Realtà Virtuale
A partire dalla versione 6.3, MPDS4 oltre a tutte le interfacce standard 3D, include ora un’esportazione in formato FBX. In questo modo è ancora più facile elaborare i dati di progetto in pacchetti software specifici per la visualizzazione. Ad esempio, possono essere caricati direttamente nel nuovo visualizzatore VR M4 VIRTUAL REVIEW e visualizzati in realtà virtuale per visionare in anteprima un progetto.
Registrazione tour virtuali con MPDS4 ENGINEERING REVIEW
Il modulo di visualizzazione MPDS4 Review ha sempre offerto agli utenti opzioni di visualizzazione versatili direttamente dai dati di progetto 3D. I percorsi creati dai progettisti sono sempre stati uno dei punti di forza del modulo. Ora il software offre anche la possibilità di salvare i percorsi sotto forma di video di alta qualità. L’utente può selezionare sia la risoluzione che il formato della registrazione video. Ciò significa che i percorsi possono ora essere utilizzati come video per scopi di marketing o per presentazioni ai clienti.
Migliorata l’importazione di modelli 3D
A partire dalla versione 6.3, MPDS4 ha migliorato la qualità ed il risultato dei modelli 3D importati. Il modulo MPDS4 Component Designer può ora essere utilizzato per importare, modelli STEP completi della struttura. Durante l’importazione, l’utente ha la possibilità di semplificare un modello, ad esempio cancellando piccole parti e chiudendo piccoli fori. Il modello può essere ulteriormente modificato dopo l’importazione per ridurre ulteriormente le dimensioni. Questa procedura consente di importare in MPDS4 modelli molto grandi da sistemi di terze parti e di utilizzarli nella realizzazione del proprio layout.
Migliore integrazione con ROHR2 per il calcolo delle pipeline
A partire dalla versione 6.3 MPDS4 ha un’interfaccia ROHR2 estesa. Questo offre ora una migliore esportazione dei dati delle pipeline in ROHR2. Novità dell’integrazione è l’importazione di dati delle pipeline ottimizzati in ROHR2 sotto forma di dati NTR. I dati importati vengono confrontati con i dati di progetto e le modifiche vengono elencate ed evidenziate in dettaglio.
Novità: Tabelle di piegatura in M4 ISO
Nella nuova versione MPDS4, il modulo per la creazione automatica degli sketch isometrici dei tubi genera ora tabelle di piegatura dettagliate, oltre ad elenchi di componenti complete. Le tabelle di piegatura possono essere inserite negli sketch come tabella o sotto forma di file per le macchine piegatrici. Ciò significa che i tubi creati in MPDS4 possono essere prodotti ancora più velocemente.
Nuove funzionalità di layout 2D nel Factory Layout
Creazione automatica di simboli 2D da modelli 3D
In MPDS4 versione 6.3 è ora possibile creare in modo completamente automatico simboli 2D da modelli 3D. Questi simboli possono essere utilizzate direttamente per la realizzazione del layout in ambiente 2D. Il simbolo posizionato su un layout 2D è collegato al modello 3D da cui è stato generato ed è così possibile visualizzarlo in 3D nella posizione in cui è stato inserito nel layout 2D. Ciò consente al progettista di elaborare velocemente layout 2D complessi e completamente integrati con il layout 3D.
Posizionamento ottimizzato dei componenti per nastri trasportatori in 2D
La nuova versione di MPDS4 include meccanismi di caricamento 2D completamente rivisti per tutta la libreria di nastri trasportatori. Questi vengono ora allineati in modo completamente automatico con il componente che li precede e posizionati in corrispondenza dei punti di collegamento impostati. Una nuova finestra di dialogo offre un accesso più veloce e intuitivo per il posizionamento degli stessi. E’ inoltre possibile selezionare il componente iniziale e finale di una intera linea di trasporto e chiedere al software un auto-riempimento dello spazio vuoto.
Copia e spostamento di interi gruppi di nastri trasportatori
Nella versione 6.3, gruppi completi di nastri trasportatori possono essere selezionati nell’ambiente 2D di MPDS4 e spostati utilizzando strumenti di supporto. Sono disponibili funzioni di copia e incolla di intere linee di trasporto. È inoltre possibile inserire copie specchiate di componenti.
Nuovi strumenti per il disegno architettonico
A partire dalla versione 6.3, MPDS4 offre ancora più possibilità di creare pareti, colonne, porte, portoni avvolgibili, aperture a parete o finestre in un layout 2D. Tutti questi nuovi strumenti permettono di velocizzare la creazione di layout 2D. Il software permette di creare una parete in 2D semplicemente inserendo gli angoli opposti di un rettangolo e di visualizzarli direttamente in 3D. Questo è un vantaggio inestimabile se non sono disponibili modelli di edifici ed i disegni 2D sono privi di indicazioni o inadeguati.
MPDS4 REVIEW
La nuova versione 6.3 del visualizzatore MPDS4 Review è stata ampliata con ulteriori funzioni per una migliore visualizzazione dei modelli 3D. La possibilità di creare percorsi all’interno del software è stata ottimizzata. Ad esempio, la velocità di avanzamento può ora essere regolata in modo più preciso durante un tour, in modo da poter visualizzare i dati 3D in modo ancora più dettagliato. Per saperne di più
Ottimizzazione del software orientata al cliente
Oltre alle numerose innovazioni e ai nuovi prodotti, la nuova versione di MPDS4, MEDUSA4 e MPDS4 REVIEW include oltre 220 miglioramenti della produttività orientati al cliente. Queste proposte di ottimizzazione vengono regolarmente presentate dai clienti CAD Schroer attraverso il portale clienti e sono quindi direttamente integrate nel processo di sviluppo del software.
MPDS4 in versione 6.2 presenta una serie di nuove caratteristiche che ne aumentano la maneggevolezza e garantiscono report sempre più completi. Sono state inoltre implementate e ottimizzate le interfacce per facilitare lo scambio dati con clienti e fornitori.
Nuove funzionalità, aggiornamenti e migliorie
Generazione automatica disegni 2D
In MPDS4 versione 6.2, è stato inserito un nuovo strumento per la generazione automatica di disegni 2D. Lo strumento semplifica notevolmente la creazione di disegni 2D derivati da un progetto di un impianto o di una fabbrica. Attraverso la finestra di dialogo è possibile configurare liberamente le viste le sezioni e i dettagli necessari. La generazione dei disegni è automatizzata, le modifiche effettuate sul 3D vengono poi riportate nel 2D. Ciò consente al progettista di risparmiare tempo, e assicura una realizzazione più dettagliata dei disegni 2D dell’impianto e della fabbrica.
Maggiore flessibilità nella generazione dell’elenco componenti – BOM
Nella versione 6.2 di MPDS4 la generazione della BOM è stata completamente rivista ed estesa con molte altre funzioni. Da questa versione è possibile associare ulteriori informazioni ai modelli inseriti per poi visualizzarle nell’elenco componenti. Il formato della BOM può essere personalizzato e salvato nei formati XLS, RTF, PDF o CSV. I template delle distinte materiali possono essere personalizzati per soddisfare i propri standard aziendali. Con la nuova versione 6.2 del software è possibile generare la distinta base in diverse lingue.
Maggiori prestazioni e gestione semplificata del catalogo componenti
La finestra di dialogo per la visualizzazione, ricerca, selezione e gestione del catalogo componenti è stata notevolmente migliorata nella versione 6.2 di MPDS4. L’attenzione è stata rivolta soprattutto sulle prestazioni e la facilità d’uso.
Gli strumenti del catalogo sono stati ampliati e comprendono funzioni aggiuntive. La finestra del catalogo può ora rimanere nascosta durante il posizionamento dei singoli componenti. Il software propone in modo automatico il componente piping corretto in base alla linea piping selezionata. La ricerca ed il posizionamento dei componenti da catalogo può comunque essere fatta in modo libero dall’utente. I componenti più utilizzati possono essere salvati in un elenco come preferiti.
Migliorate le interfacce 3D
Nella versione 6.2 le interfacce 3D sono state ulteriormente migliorate. Questo permette di avere modelli 3D importati o esportati di una qualità migliore. Sono state inoltre aggiunte nuove opzioni per rendere ancora più performante l’importazione dei modelli.
Nuova opzione per esportazione in formato PDF 3D
La nuova versione di MPDS4 permette di esportare i dati in formato PDF 3D. E’ possibile quindi esportare impianti completi o parti di essi in formato PDF 3D. Con l’utilizzo del visualizzatore PDF, per esempio, si ha un’ampia visione del progetto in 3D, si può esaminare la struttura del progetto, si possono nascondere singoli componenti o effettuare misurazioni.
Tagli per aggiustaggio in opera e zone da saldare nel piping 3D
A partire dalla versione 6.2 nel piping 3D possono essere inserite informazioni aggiuntive come la lunghezza dei tagli per l’aggiustaggio “in opera”. Sulle tubazioni possono essere inoltre inserite informazioni per definire le zone da saldare. I valori dei tagli per aggiustaggio sono poi riportati insieme alle lunghezze dei singoli tubi negli elenchi delle parti. Tutte le informazioni aggiuntive inserite sul piping 3D vengono poi riportate sui disegni isometrici generati in modo automatico dal sistema.
Attuatori per valvole configurabili
Nella versione 6.2 di MPDS4 alle valvole presenti nel catalogo componenti piping sono stati aggiunti attuatori parametrici configurabili. Il tipo di attuatore e le sue dimensioni possono essere scelti dalla finestra di dialogo prima del posizionamento del componente o modificate successivamente.
Posizionamento di componenti speciali per tubazioni
Il posizionamento di componenti piping possono ora essere personalizzati nelle loro dimensioni, ad esempio, una valvola, si può personalizzare con valori quali lo scartamento o il diametro. I singoli componenti possono quindi essere posizionati facilmente e velocemente sul piping senza modificare il catalogo standard. I valori specifici per ciascun componente speciale vengono sono poi inseriti nella distinta componenti.
I nuovi pacchetti di cataloghi per componenti piping
Oltre a migliorare i cataloghi delle tubazioni attuali, con la versione 6.2 vengono ora forniti nuovi pacchetti di cataloghi. I clienti possono importare questi pacchetti di cataloghi aggiuntivi nei loro database utilizzando lo strumento di amministrazione cataloghi presente nel software.
Nuovo: strumento generazione automatica documentazione per componenti di catalogo
Per i nuovi componenti generati nelle discipline piping, canaline per cavi, condotti di ventilazione o cataloghi per il trasporto materiali, nella versione 6.2 è possibile creare disegni della documentazione 2D in modo automatico da MPDS4. In questi documenti sono rappresentate le viste con i diversi livelli di dettaglio del componente e mostrati i parametri che lo definiscono. Lo strumento è particolarmente utile per gli amministratori che devono gestire i cataloghi e che necessitano di documenti aggiornati su quanto in uso, sulle possibili modifiche o per generare componenti derivati da altri esistenti.
Implementato il catalogo componenti piping
Il catalogo per la creazione di piping è stato integrato con componenti migliorati. Questi permettono prestazioni più elevate nel loro lavoro quotidiano e forniscono ulteriori livelli di dettaglio. In questo modo aumenta la qualità del progetto finale. Tra gli altri, nuovi attuatori personalizzabili per valvole e altre opzioni di configurazione.
Ottimizzazione catalogo macchinari e sistemi di trasporto
Il catalogo dei sistemi di trasporto è stato ulteriormente migliorato. In questo caso, in particolare sono stati apportati miglioramenti nella gestione multilingue e nella maneggevolezza.
Tutorial e Database di test integrati standard
A partire dalla versione 6.2, l’installazione standard di MPDS4 comprende il database di test in aggiunta al database di esempio. Questo include molti esempi relativi alla realizzazione di un piping, strutture in acciaio e movimentazione materiali. Attraverso l’utilizzo del database e dei video tutorial i nuovi utenti possono imparare rapidamente come utilizzare al meglio il software MPDS4.
Modellazione del terreno come parte integrante di tutti i pacchetti MPDS4
A partire dalla versione 6.2, il modulo di modellazione del terreno MPDS4 è stato inserito in tutti i pacchetti MPDS4. Con questo strumento i progettisti possono facilmente creare in modo veloce e dettagliato il modello del terreno in scala, semplicemente inserendo i testi con le altezze sul disegno 2D.
Nuovo: licenze MPDS4 Borrowing
A partire dalla versione 6.2 non solo MEDUSA4 ma anche MPDS4 supporterà il prestito delle licenze (borrowing). Con questo strumento le licenze di rete possono, ad esempio, essere date in prestito ad un computer portatile per un limitato periodo di tempo. MPDS4 può così essere avviato sul computer portatile in modo indipendente e scollegato dalla rete. Ciò è particolarmente utile quando i progetti devono essere discussi con il cliente. Durante il periodo di borrowing la licenza presa in prestito può essere rilasciata per essere di nuovo disponibile come licenza di rete, il borrowing termina in modo automatico alla data impostata come termine di borrowing.
Nuovo: CSG PDF Viewer
Dalla versione 6.2 è disponibile per MPDS4 e MEDUSA4 un visualizzatore PDF integrato. Questo facilita l’utente nella consultazione della documentazione in formato PDF. In questo modo non è più necessario installare un visualizzatore di PDF compatibile.
Ottimizzazione software orientata al cliente
Oltre alle molte innovazioni e nuovi prodotti, la nuova versione di MPDS4 e MEDUSA4 include più di 250 migliorie orientate al cliente che ne aumentano la produttività. Questo proposte di ottimizzazione sono presentate regolarmente dagli utenti CAD Schroer attraverso il portale clienti e vengono inserite direttamente nello sviluppo del software.
