Il modulo MEDParts è una biblioteca integrata di parti CAD standard che offre una varietà di parti standard per la meccanica, piping e le strutture in acciaio. La biblioteca qui offre una varietà di viti, dadi, rondelle, perni, cuscinetti, fori, filetti, flange, guarnizioni, componenti per tubi, profili in acciaio e molti altri componenti standard di fissaggio.
Technische Zeichnung Symbole für den Maschinenbau, Rohrleitungsbau und Stahlbau
Biblioteca di parti CAD standard per rendere più veloce la progettazione
Umfangreiche CAD-Normteilbibliothek mit Symbolen MEDParts
Libreria di parti standard CAD – MEDParts

Posizionamento dinamico e impostazione delle parti CAD standard

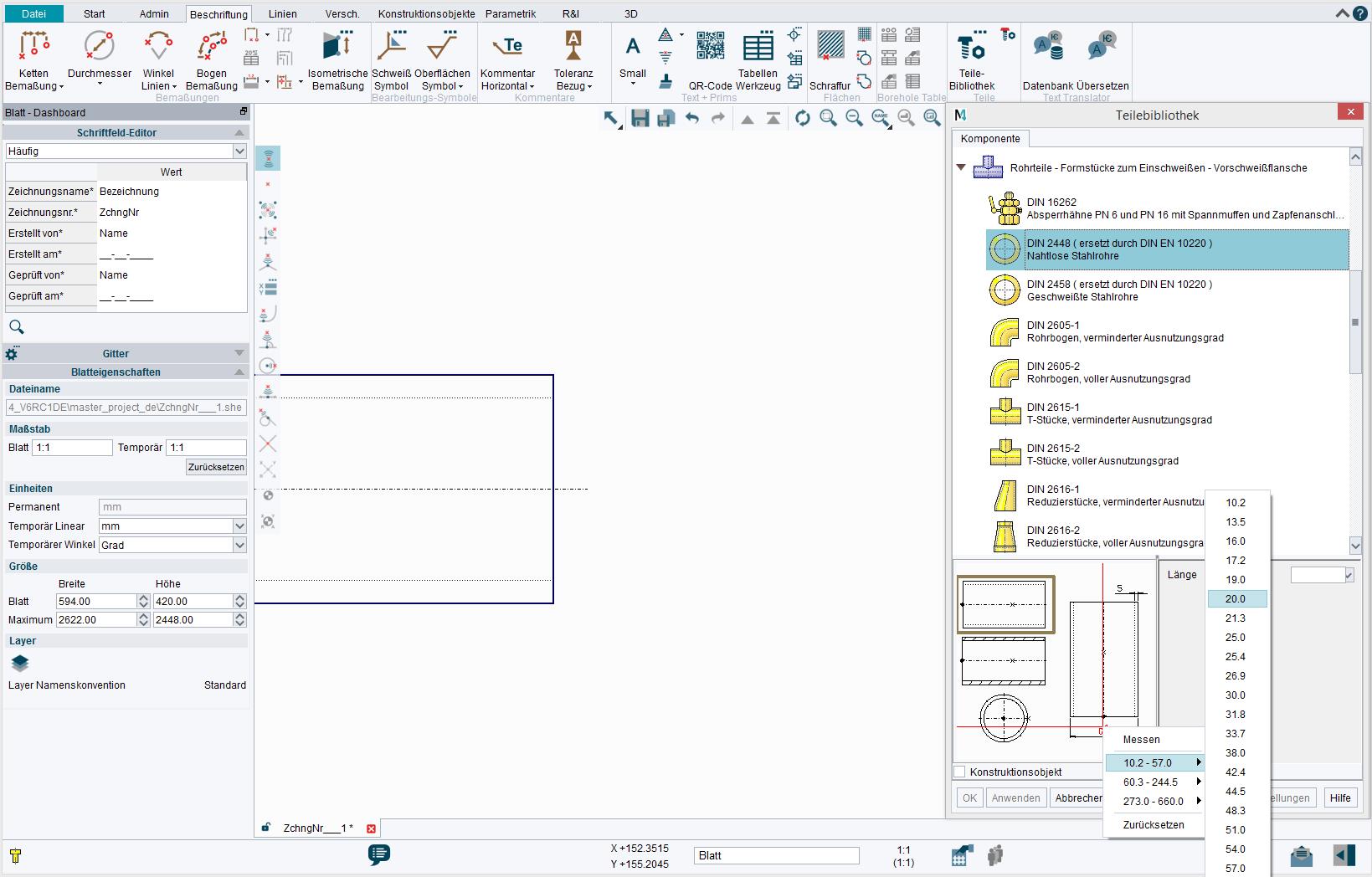

Le singole parti CAD standard possono essere selezionate facilmente attraverso l’interfaccia utente intuitiva di MEDParts. Le dimensioni appropriate possono essere scelte da un menù a tendina o determinate automaticamente tramite la selezione di punti sulla geometria di destinazione. Il software offre quindi la possibilità di scegliere il componente che più si avvicina alla selezione fatta. Durante il posizionamento il progettista può scegliere se il componente inserito avrà geometrie nascoste o completamente visibili. Tutti i simboli MEDParts sono creati come oggetti e possono essere inseriti direttamente in assiemi o integrati in gruppi esistenti. In questo modo si può ottenere una struttura del disegno molto pulita e facile da selezionare.

Descrizione degli standard

Ogni “MEDPart” contiene il proprio attributo di testo con la descrizione completa degli standard, che può anche essere utilizzata per la creazione automatica degli elenchi delle parti.

Ricerca e sostituzione

Approfittate della funzione di ricerca e sostituzione di MEDParts per una rapida identificazione e sostituzione di componenti all’interno del vostro foglio di lavoro.
