Notizie della nuova versione 7.2

M4 DRAFTING

Miglioramenti generali

Ottimizzazione per monitor ad alta risoluzione

La varietà dei monitor e delle loro risoluzioni è aumentata notevolmente negli ultimi anni. Nella versione 7.2 di M4 PLANT & M4 DRAFTING è stato ottimizzato il supporto per i monitor ad alta risoluzione (ad esempio i monitor 4k). Grazie a questa miglioria, l’utente può ora utilizzare icone di dimensioni maggiori. Per la visualizzazione su schermi di grandi dimensioni con risoluzione fino a 4K (3840 x 2160), sono stati introdotti due nuovi set di icone (x large e xx large). L’ottimizzazione per i monitor ad alta risoluzione comprende anche il miglioramento della visualizzazione in diverse scale, che può essere effettuato nelle impostazioni del sistema operativo Windows per lo schermo.

Configurazione semplificata del server delle licenze

La versione 7.2 della linea di prodotti M4 è dotata di un nuovo strumento di amministrazione per la gestione del server delle licenze. Esso visualizza lo stato di installazione del software relativo al server delle licenze e lo stato del servizio di esse. Sono disponibili diverse opzioni che semplificano notevolmente l’installazione e l’amministrazione del server di licenze stesso. Con l’aiuto del programma, ad esempio, è possibile importare un nuovo file di licenza, avviare e arrestare il servizio di licenza o aggiornare le installazioni del server di licenze esistenti. Il software supporta l’amministratore in ogni fase e crea automaticamente i backup.

Attivazione automatica delle licenze per singolo utente

Dalla versione 7.2 di M4 PLANT e M4 DRAFTING, le licenze per utente singolo (da file di licenza locali) vengono riconosciute e attivate automaticamente. Non è più necessario attivarle separatamente.

Nuove funzioni, aggiornamenti e modifiche

Funzione Salva tutto nella barra degli strumenti grafici

Per accedere rapidamente alla funzione “Salva tutto”, dalla versione 7.2 questa funzione è ora disponibile anche nella barra degli strumenti grafici. In questo modo, le modifiche apportate a tutti i disegni caricati in M4 DRAFTING possono essere salvate con la semplice pressione di un pulsante.

Salvare i disegni in formato PDF

Il salvataggio dei disegni in formato PDF è ancora più semplice. Nella finestra di dialogo di salvataggio, l’utente può scegliere se salvare il disegno corrente come PDF a colori o PDF in bianco e nero.

Template di disegno

Nella versione 7.2 la gestione dei template/modelli dei cartigli in M4 DRAFTING è stata ulteriormente ottimizzata. Tutti i template disponibili sono ora visualizzati nella voce di menu “Nuovo” della barra multifunzione. Si tratta di template/modelli standard di M4 DRAFTING per disegni metrici e imperiali e di modelli specifici del cliente (personalizzati). Sono adesso presenti nuovi gruppi: M4 DRAFTING (2D), 3D, Factory Layout (FL) e P&ID (PID).

Inversione della direzione dello zoom

A partire dalla versione 7.2, la direzione della funzione di zoom con la rotellina del mouse può essere invertita in M4 DRAFTING. Ciò significa che gli utenti possono impostare la direzione dello zoom con la rotellina del mouse in base alle loro esigenze personali.

P&ID

Simboli di strumentazione dinamica

Dalla versione 7.2, i simboli che indicano la strumentazione P&ID si adattano ai testi che essi contengono. Se i numeri o i testi sono brevi, essi rimangono rotondi. Se i testi si allungano, anche i simboli si allungano dinamicamente in base alla lunghezza del testo.

Nuova area per le opzioni di P&ID

Nella versione 7.2, le impostazioni del modulo P&ID sono state inserite in una nuova area delle preferenze. Le impostazioni si applicano a tutti gli schemi P&ID creati e modificati in M4 DRAFTING. Possono essere modificate in modo centralizzato per uno specifico progetto del cliente.

Ottimizzazione della rinumerazione automatica dei simboli

Sulla base del feedback dei clienti, lo strumento di rinumerazione è stato ottimizzato. Le impostazioni per il valore iniziale e il fattore di incremento sono state spostate nelle impostazioni predefinite.

3D

Un nuovo strumento autonomo per la conversione dei modelli 3D

Dalla versione 7.2, M4 PLANT e M4 DRAFTING includono un nuovo strumento autonomo per la conversione automatica dei file in formato 3D. Il software MODUtil viene avviato indipendentemente da M4 PLANT e M4 DRAFTING. Consente sia conversioni singole, ad esempio l’esportazione di file MOD in formato STP, sia conversioni a catena, ad esempio l’importazione di file STP con semplificazione a valle del modello.



Le opzioni per ogni singola attività di conversione sono raccolte nell’interfaccia grafica. Esse possono essere selezionate e salvate con un nome personalizzato, ad esempio conversioni concatenate, ad esempio importazione di file in formato step/stp e successiva semplificazione dei modelli, Configurazione Task.



È inoltre possibile salvare l’ordine di esecuzione delle singole attività, Configurazione Job.

Le configurazioni dei Task e dei Job possono essere compilate dall’amministratore di sistema o da utenti esperti e rese disponibili a tutti gli utenti.



E’ possibile avviare un Job applicando una configurazione ad un file o a tutti i file contenuti in una directory. È possibile eseguire conversioni che richiedono molto tempo in parallelo ad altre attività o durante la notte.

Miglioramenti al software richiesti dai clienti

Oltre alle numerose innovazioni, la nuova versione di M4 PLANT & DRAFTING 7.2 include le soluzioni per oltre 300 richieste di miglioramento segnalate dai clienti.

3D

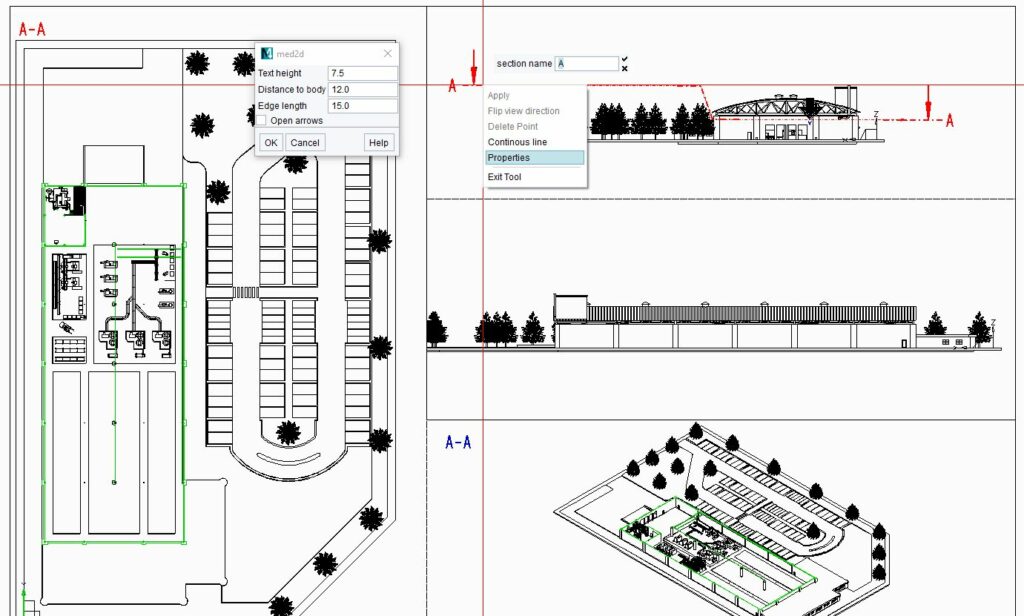

Migliorata la definizione delle sezioni per i modelli 3D

Dalla versione 7.1, il modulo M4 DRAFTING 3D contiene un nuovo strumento per definire le sezioni. Con l’aiuto di una linea, le sezioni possono essere create liberamente attraverso il modello. Queste vengono poi visualizzate in una vista dedicata. Il nuovo strumento semplifica la definizione delle sezioni e rende ancora più facile per l’utente la definizione di esse in modo completamente libero.



P&ID

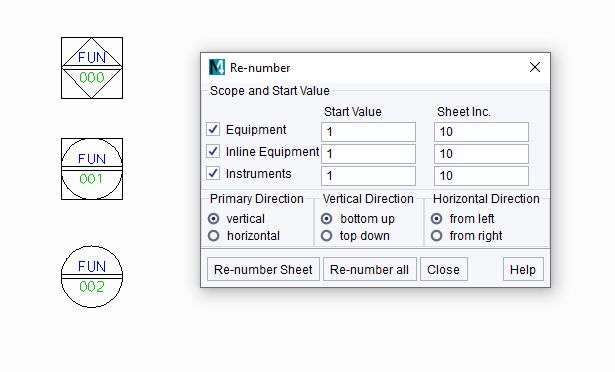

Ottimizzazione dello strumento P&ID di rinumerazione

Rinumerare completamente i disegni è un modo intelligente per mantenere la numerazione degli elementi copiati da altri disegni sempre aggiornata e coerente. Con questa funzione, gli elementi duplicati possono essere rinumerati in modo che i componenti con lo stesso ID non possano essere utilizzati. Nella versione 7.1, questa funzione è stata estesa anche agli ID degli strumenti. Questo significa che l’utente può rinumerare correttamente anche gli strumenti utilizzati.

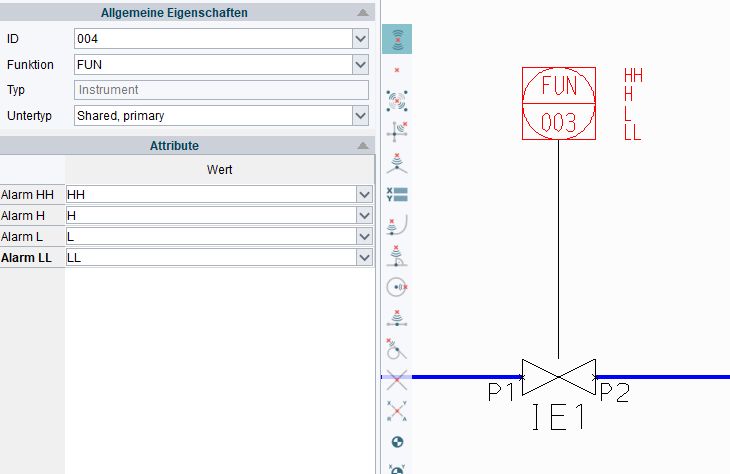

Nuovo: Strumentazione con attributi di allarme

Con la versione 7.1, gli attributi di allarme per i simboli della strumentazione possono essere definiti direttamente nella dashboard del modulo P&ID. Questi vengono poi visualizzati automaticamente come testi accanto al simbolo. Rispetto all’inserimento manuale dei testi, questa funzione facilita all’utente l’inserimento degli attributi di allarme e gli fa risparmiare tempo in termini di configurazione e amministrazione.



Migliorata la configurazione dei report ed elenchi materiali P&ID

Con l’attuale versione M4 7.1, i report P&ID e gli elenchi materiali possono essere configurati ancora meglio. L’utente può ora configurare gli elenchi dei componenti e mostrarli in diverse configurazioni. Con questa nuova configurazione, per esempio, i dispositivi collegati alla tubazione possono anche essere inseriti in un elenco materiali dove le larghezze delle colonne per i singoli attributi possono essere specificate in forma percentuale. Questo permette all’utente di ottimizzare il layout dei suoi report in modo dinamico e personalizzato.

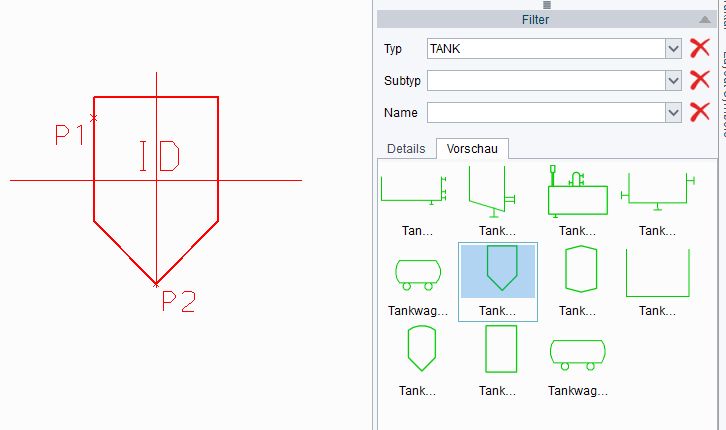

Migliorata la ricerca nel browser dei simboli P&ID

Nuove opzioni come i filtri migliorati per la ricerca nel browser dei simboli P&ID rendono ancora più facile trovare i singoli componenti sono presenti nella versione M4 7.1. Per fare questo, l’utente deve solo cercare il catalogo, il gruppo o il singolo simbolo per poi visualizzare i risultati nel browser.



Supporto per Windows 11

Con la versione 7.1, M4 DRAFTING supporta Windows 11 di Microsoft. Questo permette di utilizzare il software di ingegneria sui sistemi operativi più aggiornati.



M4 REVIEW

La nuova versione 7.1 del visualizzatore 3D M4 REVIEW è stata ampliata ulteriormente. Le singole funzioni e alcune selezioni e visualizzazione del software sono state ottimizzate per aumentare ulteriormente le prestazioni del software. Inoltre, l’utente può ora visualizzare i propri disegni M4 in formato SHE, il che significa che il visualizzatore può ora essere utilizzato per visualizzare il progetto 3D e 2D.



Ottimizzazione del software orientata al cliente

Oltre alle molte innovazioni e ai nuovi prodotti aggiunti, la nuova versione di M4 include oltre 350 miglioramenti di produttività orientati al cliente. Queste richieste di ottimizzazione sono regolarmente presentate dai clienti di CAD Schroer attraverso il portale clienti e quindi confluiscono direttamente nello sviluppo del software.



Famiglia di prodotti i4 – Soluzioni AR/VR di CAD Schroer

Negli ultimi anni, alle soluzioni di ingegneria M4 di CAD Schroer si sono aggiunti sempre più prodotti che permettono di presentare i dati di ingegneria in realtà virtuale o aumentata. A questo scopo, CAD Schroer ha lanciato diverse soluzioni AR e VR sul mercato con la famiglia di prodotti i4. Con i4 MEETING, per esempio, gli utenti possono organizzare riunioni di progetto o presentazioni di prodotti direttamente in VR e nell’ambiente desiderato. Con i4 VIRTUAL REVIEW, si dispone di un visore VR con cui ci si può immergere direttamente nel progetto 3D. Con i4 AUGMENTED REVIEW, l’utente può posizionare i suoi modelli 3D direttamente su un piano o nella sua sala riunioni per ottenere una visione più ravvicinata. i4 AUGMENTED CATALOG offre maggiori possibilità di arricchire i documenti stampati con un’esperienza AR per la propria gamma di prodotti.

Nomi dei nuovi prodotti e dei nuovi pacchetti

Dalla versione 7.0, tutti i prodotti CAD Schroer saranno commercializzati con il marchio M4. Ai singoli pacchetti e prodotti specifici del settore sono stati as-segnati nomi appropriati, come M4 DRAFTING per la progettazione 2D o M4 FACTORY per il Layout di Fabbrica e la Progettazione Impiantistica 2D/3D.

La gamma completa dei nuovi pacchetti ed il loro prezzo è riportata nelle pagine specifiche di ogni prodotto. Una panoramica della nostra attuale gamma di prodotti è riportata nel seguente grafico.


Nuovi Strumenti, Aggiornamenti e Modifiche

Ottimizzazione dello strumento di rinumerazione

M4 ha introdotto la possibilità di rinumerare completamente i disegni a partire dalla versione 6.3. Questa funzione permette di rinumerare elementi copiati da altri disegni affinché non vengano utilizzati componenti con lo stesso nome. Nella versione 7.0 questa funzione è stata estesa anche alla strumentazione, cosicché gli strumenti utilizzati siano anch’essi rinominati correttamente.



Implementazione dello strumento per la connessione multi- foglio

M4 consente di collegare più disegni in un unico progetto. Le linee sono collegate logicamente tra i singoli disegni tramite connettori per fogli. Con la versione 7.0, la finestra di dialogo Connettore Fogli mostra all’interno di una finestra di selezione quali connessioni non sono ancora accoppiate; in questo modo le linee “non ancora collegate” possono essere facilmente selezionate e accoppiate correttamente.



Personalizzazione del Sottotipi per tutti i Componenti

M4 offre una strutturazione predefinita di tutti i componenti, essa è divisa per tipi e sottotipi. Una corretta struttura semplificata e corretta permette una facile generazio-ne degli elenchi parti. A partire dalla versione 7.0, i sottotipi dei componenti possono essere liberamente modificati e selezionati individualmente. È possibile anche l’inserimento diretto di un nuovo sottotipo.



Simbolo Preferiti

A partire dalla versione 7.0, M4 offre ora la possibilità di salvare i singoli simboli P&ID in un’area preferita. Ciò avviene comodamente tramite il menu contestuale, dove il simbolo attualmente selezionato viene aggiunto ai preferiti. I preferiti così creati vengono utilizzati per generare diagrammi ancora più velocemente, risparmiando così tempo di progettazione.



Selezione dei punti di caricamento durante il posizionamento dei componenti

M4 permette ora di selezionare diversi punti di caricamento durante il posizionamen-to dei componenti. I singoli punti possono essere utilizzati come origine alternativa. La selezione può essere effettuata comodamente dal menu contestuale.



Scalatura personalizzabile di diversi tipi di simboli

In M4, i simboli P&ID sono visualizzati in anteprima in una finestra di dialogo ben organizzata. La dimensione dei simboli nell’anteprima può essere modificata, questa modifica è applicata a tutti i tipi di simboli contemporaneamente. A partire dalla ver-sione 7.0, M4 offre ora la possibilità di scalare individualmente e per ogni categoria le dimensioni dei simboli. Ad esempio, i simboli delle apparecchiature possono ora essere visualizzati più piccoli di quelli per la strumentazione.



Inserimento delle dimensioni nominali sui punti di collegamento

A partire dalla versione M4 7.0, sui punti di collegamento dei simboli P&ID possono essere inseriti anche i diametri nominali. Questi possono poi essere esportati in un report o utilizzati nella progettazione di tubazioni 3D per posizionare i componenti appropriati; nelle versioni precedenti i diametri nominali venivano ereditati dalle label delle tubazioni collegate.



Spostare i simboli con un doppio clic su di essi

A partire dalla versione 7.0, i simboli o le etichette di linea possono essere spostati in M4 semplicemente facendo doppio clic sul simbolo corrispondente. Questo si traduce in una significativa riduzione dei comandi da parte dell’utente e una diminuzione del tempo di progettazione; le tavole P&ID sono tra i disegni più modificati.



Symbole durch Doppelklick bewegen

Ab der Version 7.0 können in M4 Symbole oder Linienbeschriftungen durch einen einfachen Doppelklick auf das entsprechende Symbol bewegt werden. Dabei wird das aktuelle Symbol angewählt und die passende Bewegen-Funktion aktiviert. Dies führt zu einer deutlichen Reduzierung der Benutzereingaben und einer Verkürzung der Planungszeit.



Creazione automatica delle leggende dei simboli

A partire dalla versione 7.0, in M4 possono essere generate automaticamente le le-gende dei simboli per singoli diagrammi di flusso P&ID o per progetti completi. Le legende vengono generate sul foglio corrente o su un nuovo foglio. Durante la generazione, l’utente può decidere esattamente cosa deve contenere la leggenda. L’utente può decidere tra il foglio corrente, l’intero progetto o un’area del catalogo. La posizione e le dimensioni della legenda possono essere modificate e personalizzate. Questa funzione elimina la noiosa creazione manuale di leggende di simboli.



Gestione e amministrazione P&ID

A partire dalla versione 7.0, la gestione e l’amministrazione dell’interfaccia P&ID di-spone di nuove opzioni aggiuntive. Ad esempio, singoli simboli, gruppi di simboli o cataloghi di simboli completi possono essere visualizzati o nascosti agli utenti. Que-sta funzionalità è stata introdotta per permettere l’utilizzo di set di simboli alternativi quando si lavora per clienti diversi.



Ottimizzata la generazione di elenchi dei componenti

La generazione di elenchi componenti è stata in questa versione ulteriormente mi-gliorata. Il dialogo per la generazione degli elenchi componenti è stato semplificato. Le opzioni per la configurazione degli elenchi componenti sono ora visibili solo quando l’utente ha effettuato l’accesso come amministratore. Gli elenchi dei componenti, posizionati come tabella su un foglio, possono essere aggiornati senza dover essere cancellati e riposizionati. Inoltre, le configurazioni degli elenchi personalizzati sono ora memorizzate in file separati, rendendo così più facile lo scambio delle personalizzazioni tra gli utenti.



Richieste di sviluppo direttamente dai clienti

Oltre alle numerose innovazioni e ai nuovi prodotti, la nuova versione di M4 contiene oltre 350 miglioramenti della produttività orientata al cliente. Questi suggerimenti di ottimizzazione vengono regolarmente inviati dai clienti di CAD Schroer attraverso il portale clienti e vengono quindi integrati nel processo di sviluppo del software.

Nuovi prodotti

Ottimizzato: Strumento download aggiornamenti CSG

Lo strumento per il download automatico degli aggiornamenti software CSG consente ai clienti in manutenzione di aggiornare il software nel modo più semplice possibile direttamente da Internet. Nella nuova versione, il client di aggiornamento è stato notevolmente ottimizzato e permette di aggiornare il software anche durante l’installazione.



Novità: Guida e finestre di dialogo dei Tutorial

Nella versione 6.3, il menù Aiuto e Tutorial di MPDS4 e MEDUSA4 è stato completamente ridisegnato, da questa versione vengono mostrate all’utente finestre di dialogo con una panoramica dei manuali utente disponibili, video tutorial e note di rilascio.


Nuove Funzionalità, Aggiornamenti e Modifiche

Miglioramento delle prestazioni grafiche 2D

Le prestazioni grafiche di MEDUSA4 sono state notevolmente migliorate nella versione 6.3. Questa ottimizzazione consente ora una gestione molto più efficiente di disegni CAD 2D molto grandi ed estesi.



Nuova finestra di dialogo per i template dei cartigli

A partire dalla versione 6.3, MEDUSA4 offre la possibilità di impostare diversi modelli (template) di cartigli. In questo modo è possibile avere cartigli personalizzati con diversi stili, caratteri o informazioni e salvarli in cartelle personalizzate.



Aggiornamento delle librerie 3D

A partire dalla versione 6.3, MEDUSA4 3D supporta le ultime librerie 3D per ottimizzare l’importazione e l’esportazione di modelli 3D. Le interfacce 3D sono state ottimizzate anche in termini di prestazioni, con conseguente elaborazione più rapida dei dati 3D, maggiore qualità del modello e riduzione delle dimensioni dei file.



Ottimizzazione della numerazione automatica nel P&ID

Con la versione 6.3 il modulo P&ID è stato ampliato con la possibilità di rinumerare i componenti contenuti nei diagrammi di flusso. Questa funzione offre particolari vantaggi per gli utenti che spesso copiano parti dei disegni e le utilizzano in diagrammi di flusso. La numerazione automatica può essere utilizzata per rinumerare un disegno o un progetto completo contenente diversi diagrammi. Questo aumenta la qualità dei disegni e quindi dell’intero progetto.



Ottimizzazione software orientata al cliente

Oltre alle molte innovazioni e nuovi prodotti, la nuova versione di MPDS4 e MEDUSA4 include più di 220 migliorie orientate al cliente che ne aumentano la produttività. Questo proposte di ottimizzazione sono presentate regolarmente dagli utenti CAD Schroer attraverso il portale clienti e vengono inserite direttamente nello sviluppo del software.

Caricare immagini con sfondo trasparente

Con il modulo MEDRaster Colour presente in MEDUSA4 6.2 è ora possibile inserire e modificare immagini con sfondi trasparenti sui disegni. Le immagini possono così essere meglio integrate in un disegno o essere utilizzate come sfondo senza nessuna visualizzazione dei bordi. I formati supportati dalla trasparenza sono PNG e TIF. Il modulo supporta inoltre tutti i formati immagine più comuni.



Gestione modelli 3D di grandi dimensioni

In der 64-Bit-Version vom MEDUSA4 können nun noch größere Modelle verarbeitet werden. Dadurch können noch größere Modelle aus Drittsystemen eingeladen werden. Dies ist besonders hilfreich, um sehr große Modelle von Maschinen, Anlagen oder Fabriken einladen und bearbeiten zu können.



Interfaccia MEDPro supporta Creo 4

A partire dalla versione 6.2, l’interfaccia MEDPro supporta l’ultima versione Creo 4. L’interfaccia MEDPro supporta le versioni più comuni CREO 4, 3, 2 e Creo Parametric.



Interfaccia MED2TC supporta Teamcenter 11

A partire dalla versione 6.2, l’interfaccia MED2TC supporta la versione Teamcenter11. L’interfaccia MED2TC supporta le versioni più comuni 10 e 11 di Teamcenter.



Migliorata la gestione in MEDUSA4 P&ID

Con la versione 6.2 di MEDUSA4 P&ID la creazione dei simboli è stata migliorata. In primo luogo è stato preso in considerazione un posizionamento ancora più semplice di simboli e linee. Questi possono essere ora posizionati facilmente e con precisione sul disegno. E’ stato inoltre migliorato lo spostamento di un gruppo di componenti, questo per permettere una gestione più chiara del flusso.



Modellazione del terreno in MEDUSA4 Premium e Ultimate

A partire dalla versione 6.2, il modulo per la modellazione del terreno è stato inserito nei pacchetti MEDUSA4 Premium e Ultimate. Con questo strumento i progettisti possono facilmente creare in modo veloce e dettagliato il modello del terreno in scala, semplicemente inserendo i testi con le altezze sul disegno 2D.



Nuovo: CSG PDF Viewer

Dalla versione 6.2 è disponibile per MPDS4 e MEDUSA4 un visualizzatore PDF integrato. Questo facilita l’utente nella consultazione della documentazione in formato PDF. In questo modo non è più necessario installare un visualizzatore di PDF compatibile.



Ottimizzazione software orientata al cliente

Oltre alle molte innovazioni e nuovi prodotti, la nuova versione di MPDS4 e MEDUSA4 include più di 250 migliorie orientate al cliente che ne aumentano la produttività. Questo proposte di ottimizzazione sono presentate regolarmente dagli utenti CAD Schroer attraverso il portale clienti e vengono inserite direttamente nello sviluppo del software.
