Generare sketch isometrici di tubazioni direttamente in Creo Piping

Come modulo aggiuntivo per Creo Piping, M4 ISO genera sketch isometrici da tubazioni 3D in modo completamente automatico.

Generare sketch isometrici di tubazioni direttamente in Creo Piping

Come modulo aggiuntivo per Creo Piping, M4 ISO genera sketch isometrici da tubazioni 3D in modo completamente automatico.

Sketch isometrici di tubazioni: I disegni più importanti nella costruzione di impianti

Non è un caso che lo sketch isometrico delle condotte sia il disegno progettuale più importante per la loro costruzione. Lo sketch delle tubazioni è infatti parte integrante del processo di pianificazione che viene svolto in più fasi. Questi disegni fungono da base per la pianificazione delle condotte e sono il documento di partenza per il taglio e la produzione. Grazie alla rappresentazione non in scala, le tubazioni molto complesse e lunghe possono essere documentate in modo compatto su un unico foglio e sono quindi più facili da leggere. Lo sketch consente una visione di tutti i componenti e garantisce che anche i componenti più piccoli possano essere visibili su sezioni di tubo molto lunghe. I singoli componenti della tubazione sono rappresentati da simboli standardizzati che ogni costruttore è in grado di riconoscere e di produrre quindi le tubature in modo rapido.

M4 ISO 4 Creo - Motor3

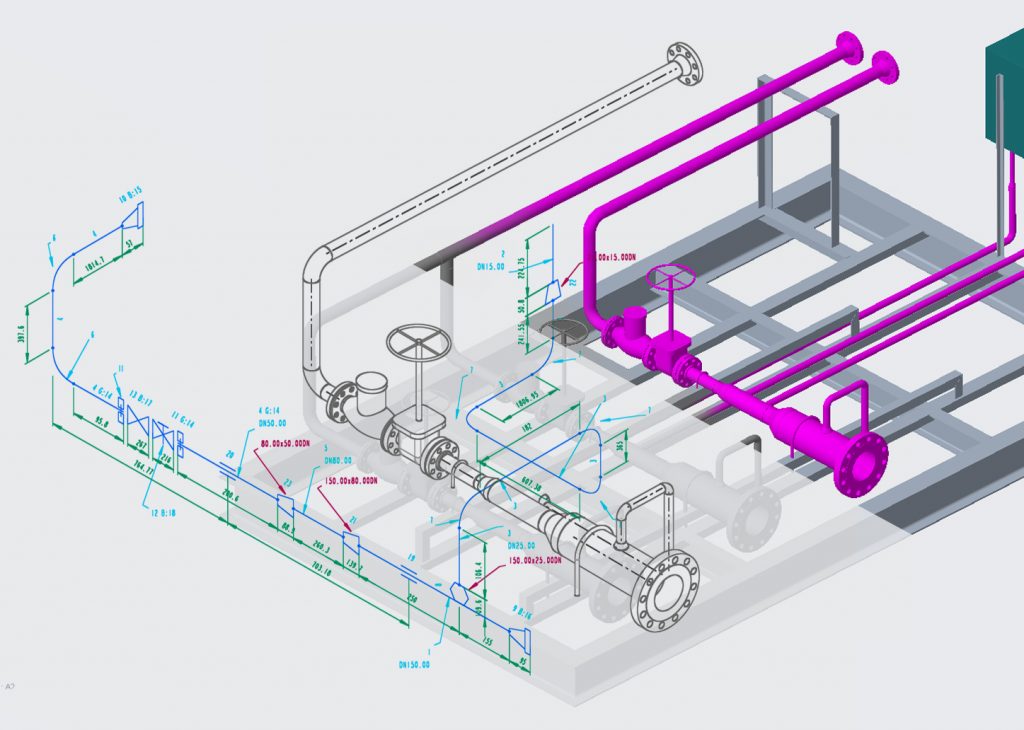

Sketch isometrici di tubazioni generati automaticamente in pochi secondi

Einfache Erzeugung von Rohrleitungsisometrien aus Creo oder PCF

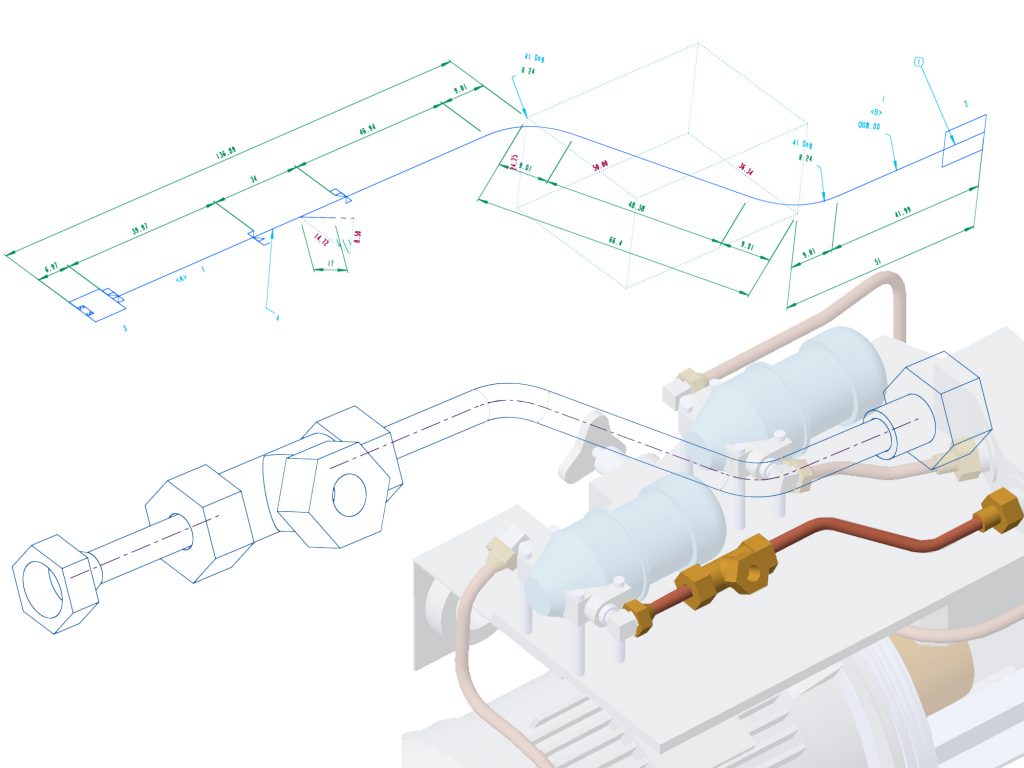

M4 ISO utilizza i dati delle tubazioni 3D di PTC Creo Piping per creare automaticamente sketch isometrici delle tubazioni non in scala, comprese le distinte materiali o i documenti necessari per la produzione. Tutti i documenti sono prodotti in pochi secondi, e contengono i dati necessari e personalizzati per adattarsi agli standard aziendali. Si tratta di un vantaggio inestimabile rispetto alla generazione in manuale, quest’ultima è molto complessa, soggetta ad errori, più lenta e quindi più costosa. Con M4 ISO i costi di progetto sono sempre sotto controllo, anche se la geometria della condotta viene modificata più volte.

  • Sketch isometrici automatici di tubazioni
  • Disegni non in scala ma di chiara lettura
  • Template e stili personalizzabili
  • Dimensionamento dettagliato e personalizzabile
  • Elenchi dettagliati delle parti
  • Elenchi parti creati come tabelle e file
  • Tabelle di piegatura ed elenchi di saldatura
  • Ampliabile con note e personalizzazioni

Vantaggi per la vostra azienda

Integrazione con Creo

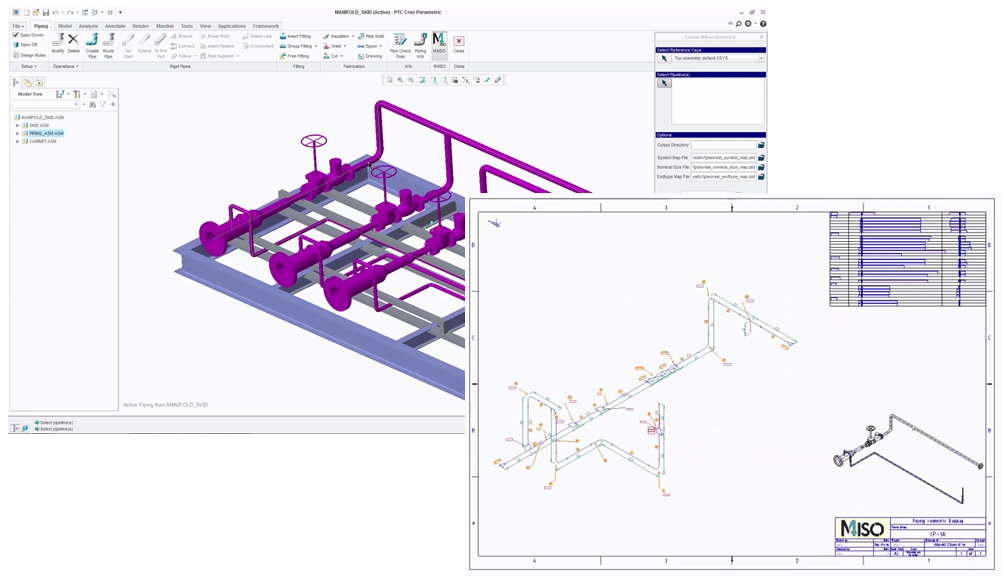

M4 ISO è un modulo completamente integrato in Creo Piping. Vi permette di generare automaticamente i vostri sketch isometrici direttamente in Creo.

Generazione accurata

Tutti gli sketch isometrici o gli elenchi dei componenti sono generati automaticamente, pronti per la produzione e adatti ai vostri processi costruttivi. E’ inoltre possibile generare file per macchine piegatrici.

Standardizzazione

Sono supportate tutte le unità e le dimensioni comuni internazionali. Anche gli stili delle linee ed i template sono personalizzabili.

Standardizzazione

Tutte le comuni unità di misura e dimensioni internazionali sono supportate. Gli stili ed i template sono personalizzabili.

CAD Schroer è un development partner PTC certificato sin dal 1998

Il programma PTC PartnerAdvantage fornisce ai partner software gli strumenti e il supporto necessari per integrare le loro applicazioni con le soluzioni PTC e fornire valore aggiunto ai clienti in modo da generare opportunità di business e di crescita per PTC ed i suoi partner.

Oppure contattate i nostri consulenti:
+39 02 49798666

Funzioni di M4 ISO

Non in scala

Dimensionamento

Etichettatura

Vista 3D

Tavole di piegatura

Tabelle di taglio

Elenchi di saldature

Specifica delle altezze

Angoli e pendenze

Simboli personalizzabili

Modelli personalizzati

Elenchi parti esatti

Direttamente integrato in Creo e Windchill

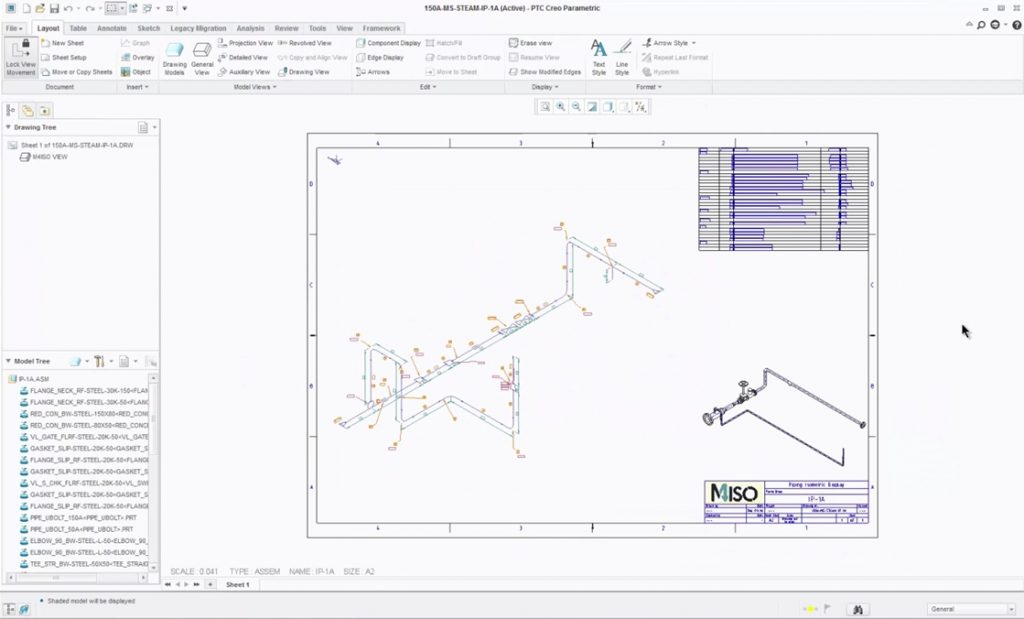

M4 ISO funziona come add-on per l’ambiente Creo e Windchill. Gli utenti hanno così una funzione aggiuntiva nel loro ambiente di lavoro che offre loro un’automazione dal valore aggiunto inestimabile. In Creo, le tubazioni selezionate vengono convertite in pochi secondi in sketch isometrici dettagliati e salvate in formato Creo 2D nativo (.drw) con la semplice pressione di un pulsante. M4 ISO genera inoltre tutti i documenti associati, come le distinte materiali, le tavole di piegatura e/o di saldatura e li salva nel direttorio desiderato. E’ inoltre possibile automatizzare completamente il processo e salvare i dati in ambiente Windchill, permettendo così di accelerare ulteriormente i processi interni di un’azienda.

Disegni di tubazioni completi di documentazione pronti per la produzione

Grazie all’uso di simboli e rappresentazioni isometriche standardizzate per la costruzione di impianti e tubazioni, M4 ISO fornisce documenti pronti per la produzione con la semplice pressione di un pulsante. Questi sono comprensibili per ogni costruttore di tubazioni e specificano chiaramente come deve essere prodotto il singolo spezzone di una condotta (spool) e in quali punti essa deve essere fissata. Tutto questo perché lo sketch isometrico della tubazione contiene informazioni intelligenti come le dimensioni, le pendenze di ogni singola parte della tubazione, le valvole e tutti i componenti che ne fanno parte. I componenti e gli elenchi di taglio dettagliati specificano esattamente quanto e quale materiale è richiesto. Le tavole di piegatura pronte per l’uso accelerano anche il processo di piegatura. Le liste di saldatura vengono generate automaticamente per garantire una documentazione continua in cantiere e oltre.

M4-Iso Piping Isometrics for Creo Piping

Automatizzate i vostri sketch isometrici delle tubazioni con M4 ISO

  • Più sicurezza attraverso una consulenza completa ed il test del software

    Contattate i nostri consulenti e iniziate il vostro test con M4 ISO. I nostri tecnici vi daranno consulenza gratuita durante il vostro test in modo da poter generare automaticamente i vostri primi sketch isometrici.

  • Provate il nostro software e seguite i nostri workshop

    Offriamo workshop individuali in cui potete apprendere l’uso di M4 ISO e la sua amministrazione/personalizzazione. Vi possiamo aiutare a personalizzare M4 ISO in modo da soddisfare le vostre esigenze aziendali.

  • Continuamente produttivo e sempre aggiornato

    La manutenzione del software prevede un supporto completo che include una hotline, aggiornamenti e accesso al portale clienti. Questo ci permette di fornirvi un supporto continuo per il vostro lavoro quotidiano.

Iniziate subito la vostra prova o lasciatevi consigliare da noi

Avete ulteriori domande sul software, volete un consiglio o desiderate saperne di più sui nostri servizi aggiuntivi? I nostri consulenti saranno lieti di rispondere a tutte le vostre domande.

+39 02 49798666 o E-Mail

FAQ: Le vostre domande frequenti e le nostre risposte

Compilate il modulo in questa pagina e vi invieremo una e-mail con tutte le informazioni necessarie (link per il download, tutorial video e documentazione). Dopo il download vi invieremo altre informazioni, documenti e link che vi aiuteranno a testare il software.

Basta contattare i nostri consulenti. Usate il modulo di contatto o chiamateci al numero: +39 0249798666

La manutenzione del software include il supporto tecnico online e regolari aggiornamenti che vengono resi disponibili per il download sul nostro portale clienti.
