Notizie della nuova versione 4.3 di M4 ISO per Creo

Il software M4 ISO è stato sviluppato per generare in modo automatico sketch isometrici di tubazioni non in scala da modelli 3D. La versione 4.1 di M4 ISO Isometrics for PTC Creo® Piping è già disponibile.

Supporto per Creo 11

A partire dalla versione 4.3 il software M4 ISO per PTC Creo® Piping supporta la versione Creo 11. Questo offre l’opportunità di trarre vantaggio dalle tecnologie più recenti introdotte in Creo 11 e M4 ISO.

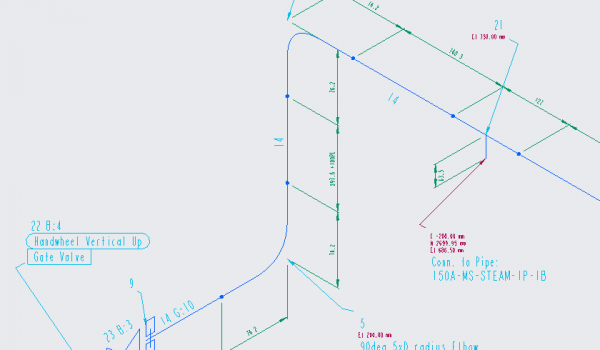

Le note aggiunte dall’utente sui componenti garantiscono una migliore comunicazione

A partire dalla versione 4.1, le note da aggiungere ai singoli componenti presenti sulle tubazioni possono essere inserite nella finestra di dialogo M4 ISO in “PTC Creo Piping”. Lo stile delle singole note può essere selezionato tra un massimo di dieci diversi modelli definiti nel sistema standard. M4 ISO offre la possibilità di memorizzare sugli sketch isometrici ulteriori informazioni in aggiunta ai dati già disponibili sul disegno, migliorando così la comunicazione tra progettista e costruttore.

Testi “Connected To” per un facile riferimento incrociato degli sketch isometrici

In un tipico design di tubature ci possono essere molti tubi interconnessi. Quando i singoli tubi sono lunghi o complessi possono essere suddivisi in più sezioni ed ognuna di esse visualizzata poi sul proprio sketch isometrico per una maggiore chiarezza. Questo spesso comporta la generazione di un gran numero di sketch isometrici di tubazioni interconnesse.
Con la nuova versione di M4 ISO per Creo Piping, le estremità delle singole sezioni di tubo possono essere contrassegnate automaticamente con testi “Connected To”. I testi identificano con precisione i componenti o i tubi a cui ogni sezione di tubo è collegata. In questo modo è molto facile trovare i disegni che descrivono un tubo e anche i componenti e gli altri tubi a cui sono collegate le estremità. Questo riferimento incrociato degli sketch isometrici è particolarmente vantaggioso per la fabbricazione e il montaggio delle tubazioni e per la manutenzione continua dell’impianto, in questo modo è possibile navigare facilmente nell’intero sistema di tubazioni con facilità.

Supporto del sistema di misura metrico decimale e imperiale

In precedenza, M4 ISO per PTC Creo Piping supportava unità di misura decimali metriche e decimali in pollici. A partire dalla versione 4.1, il software supporta anche i valori in pollici frazionari (ad esempio 20 ¼”) e i piedi e pollici frazionari (ad esempio 4′ 20 ¼”). Queste nuove opzioni permettono alle aziende di produrre disegni isometrici con unità imperiali adatte ai loro progetti e processi di fabbricazione, specialmente quando operano a livello internazionale.

Ottimizzazione delle tabelle

Le tabelle generate da M4 ISO negli sketch isometrici sono state ulteriormente ottimizzate nella versione 4.1. Le distanze individuali delle celle e dei testi possono essere adattate in modo variabile alle esigenze dell’utente. E’ inoltre possibile impostare l’adattamento della larghezza delle colonne in base ai testi in esse contenuti oppure che i testi vengono adattati automaticamente a seconda della larghezza impostata . Queste impostazioni migliorano notevolmente la leggibilità e il posizionamento delle tabelle e garantiscono la conformità agli standard aziendali.

Ordinamento per attributi

Dalla versione 4.1 in poi, la tabella con i dettagli dei singoli componenti può essere ordinata in base ai valori in una colonna predefinita. L’utente può configurare sia il raggruppamento dei componenti che la loro sequenza di ordinamento. Ciò significa che lo smistamento delle tabelle può ora essere adattato individualmente in modo che seguano lo standard aziendale.

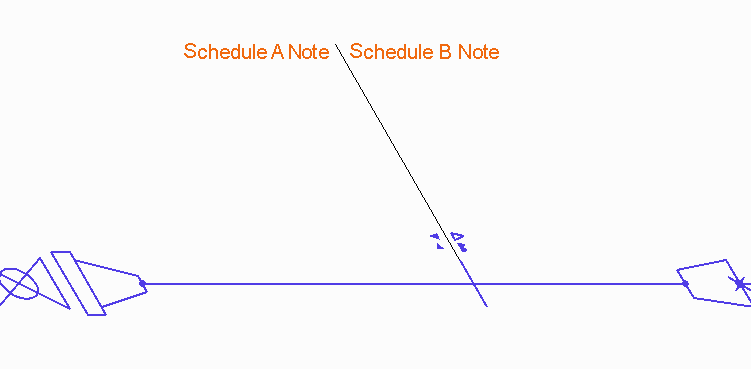

Modifica delle specifiche o del fornitore

A partire dalla versione 4.1, è possibile inserire una modifica delle specifiche, del fornitore o della coibentazione (isolamento) in PTC Creo Piping Design. Ogni modifica inserita ha una direzione e una nota di testo. Questi vengono poi inseriti negli sketch isometrici a seconda delle impostazioni effettuate in Creo. Ciò consente una chiara separazione delle responsabilità e delle specifiche sugli sketch isometrici, evitando così malintesi tra i fornitori durante la produzione.

Visualizzazione della direzione del flusso

A partire dalla versione 4.1, può essere inserita sulle tubazioni la direzione del flusso. In questo modo, il simbolo della direzione del flusso corrispondente viene visualizzato automaticamente sul tubo nello sketch isometrico generato da M4 ISO. La visualizzazione della direzione del flusso è molto utile per la fabbricazione e l’assemblaggio delle tubazioni e, successivamente, per la manutenzione.

Spaziatura del testo nella annotazioni

Nella revisione 4.1, per una migliore visione d’insieme e una leggibilità ancora migliore dei singoli blocchi di testo negli sketch isometrici, le distanze tra i singoli blocchi possono essere predefinite. I blocchi di testo sono predefiniti nel proprio stile standard aziendale, una maggiore spaziatura del testo può fornire una migliore leggibilità.

Visualizzazione definita dall’utente su più pagine

Affinchè un disegno isometrico resti leggibile, è opportuno crearlo su diversi disegni. Per questo, M4 ISO ha sempre considerato un massimo predefinito di sezioni di tubazione su un disegno. Una tubazione veniva sempre suddivisa in più disegni isometrici quando la sua cifra massima era superata. Di conseguenza, un disegno isometrico rimaneva sempre leggibile. Con la versione 3.0, M4 ISO ora offre all’utente la possibilità di definire lui stesso il valore massimo dei componenti. Spetta ora all’utente decidere quando un disegno isometrico deve essere suddiviso in più disegni.

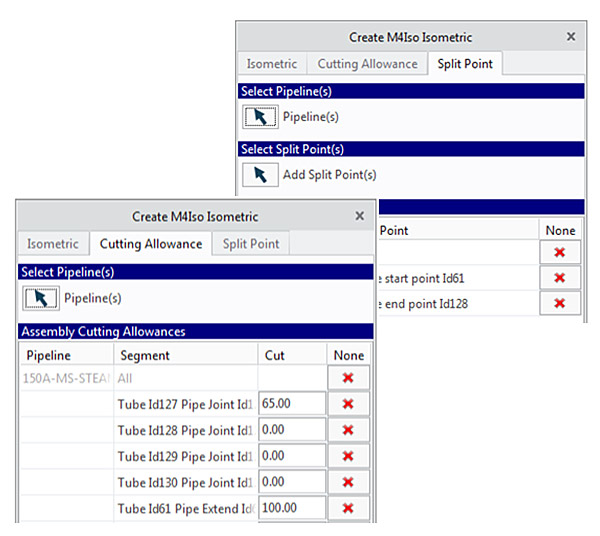

Tolleranza di taglio definita dall’utente

Ad alcuni aggiornamenti della versione 2.0 sono state aggiunte delle tolleranze di taglio, in modo tale da rendere possibile la specificazione in loco di ulteriori lunghezze di tubi per la curvatura o per scopi di produzione. In questa versione, abbiamo aggiunto ulteriori opzioni a questa funzione. Ora è possibile rendere visibili le tolleranze di taglio su una tubazione. In questo modo è più facile modificarle o rimuoverle.

Riutilizzo dei disegni

Con la versione 3.0, M4 ISO offre la possibilità di aprire una versione precedente di un disegno isometrico di tubazione e di aggiornarlo sulla base dei nuovi dati di pianificazione. Ciò significa che le note aggiuntive, le impostazioni o le viste 3D del modello rimangono nel disegno e vengono aggiornati solo i dati e le figure inerenti al disegno isometrico.

Posizionamento ottimizzato delle etichette

Con la nuova M4 ISO Versione 3.0, sono state effettuate modifiche fondamentali agli algoritmi responsabili dell corretto allineamento delle singole note ed etichette. Così, anche nel caso di disegni isometrici molto complessi, con un’elevata densità di informazione, i singoli moduli di testo vengono posizionati in modo ottimale.

Gestione dei file temporanei

Con la versione 3.0, M4 ISO offre opzioni aggiuntive che facilitano la gestione dei file temporanei, originati durante la creazione del disegno isometrico. In questo modo, è possibile preimpostare la cancellazione automatica di questi file per ridurre la quantità di dati generati.

Miglioramento delle tabelle di piegatura

Con la versione 2.5, le tabelle di piegatura vengono arricchite con ulteriori opzioni di configurazione. Le tolleranze di taglio, le lunghezze nominali e le lunghezze modificate possono ora essere visualizzate nelle tabelle di piegatura. In questo modo è possibile descrivere meglio i tubi per il trasferimento alle macchine piegatrici e quindi alla produzione.

Visualizzazione delle tolleranze di taglio

Con la nuova versione di M4ISO, le quote di taglio assegnate alle tubazioni in Creo possono ora essere visualizzate automaticamente nelle dimensioni corrispondenti sul disegno isometrico delle tubazioni.

Visualizzazione delle etichette di inizio taglio

M4 ISO offre ora la possibilità di visualizzare automaticamente un’etichetta sul disegno isometrico della tubazione all’inizio di ogni tubo tagliato. L’etichetta indica l’inizio del tubo in relazione alle corrispondenti istruzioni di piegatura dello stesso.

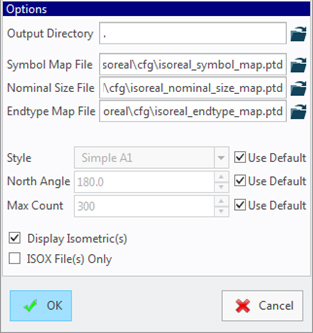

Generazione di file ISOX

La nuova versione di M4 ISO permette agli utenti di specificare se devono essere generati solo i file ISOX. Nella finestra di dialogo M4 ISO è stata aggiunta una nuova opzione “ISOX File Only” che, se selezionata non fa generare il disegno isometrico del piping, ma solo i file in formato ISOX.

Ulteriori opzioni di configurazione

Dalla versione 2.5, M4 ISO offre ulteriori opzioni di configurazione per consentire al software di essere ulteriormente personalizzato in base alle esigenze individuali del cliente.

Nuova funzionalità – Tabella di piegatura

La versione 2.4 introduce una nuova funzionalità che permette di generare una tabella di piegatura. Una tabella con le piegature del tubo può ora essere generata automaticamente e posizionata sul disegno e, se necessario, anche esportata in un file CSV. Ciò è particolarmente vantaggioso quando vengono utilizzate macchine per piegare i tubi.

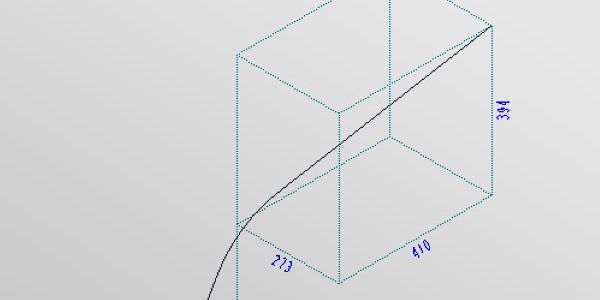

Dimensionamento avanzato dei segmenti di tubo non ortogonali

Nella versione 2.4, la quotatura dei segmenti di tubo non ortogonali è stata migliorata ed è stata aggiunta un’opzione per dimensionarli con una scatola rettangolare. Questo rende più facile per l’utente determinare la dimensione e la forma dei segmenti di tubo non ortogonali, il che porta ad una riduzione degli errori durante la costruzione delle tubazioni.

Migliore selezione della pipeline

Nella versione 2.4 è stata migliorata la selezione delle singole pipeline e spool, questo rende più veloce la generazione degli sketch isometrici per le tubazioni connesse tra loro.

Implementata le opzioni di configurazione

Nella versione 2.4, sono state estese le opzioni per la configurazione del software, ciò consente a M4 ISO di adattarsi meglio alle specifiche esigenze del cliente.

Nuova funzionalità – Tabella di piegatura

La versione 2.4 introduce una nuova funzionalità che permette di generare una tabella di piegatura. Una tabella con le piegature del tubo può ora essere generata automaticamente e posizionata sul disegno e, se necessario, anche esportata in un file CSV. Ciò è particolarmente vantaggioso quando vengono utilizzate macchine per piegare i tubi.

Supporto per Creo 4.0

A partire dalla versione 2.3 il software M4 ISO per PTC Creo® Piping supporta la versione Creo 4.0. Questo offre l’opportunità di trarre vantaggio dalle tecnologie più recenti introdotte in Creo 4.0 e M4 ISO.

Aggiunta di Tagli sulle Tubazioni

Dalla versione 2.3, in M4 ISO è possibile inserire una lunghezza di taglio per definire le operazioni di aggiustaggio e saldatura in opera. L’aggiunta del taglio può essere definita sia con valori positivi che negativi. Questi dati vengono riportati nell’elenco delle parti e nell’elenco delle tabelle di taglio e piegatura, ma il disegno isometrico conserva le dimensioni derivate dal modello.

Supporto per Liste di Spool

La versione 2.3 supporta la creazione di disegni isometrici per liste di spool predefinite. Gli elenchi di spool di tubazioni definiti in Creo Piping sono riconosciuti da M4 ISO. Le spool possono essere facilmente separate dall’assieme principale, tutti gli elementi saldati tra loro vengono gestiti come singoli isometrici e realizzati con M4 ISO.

ssegnazione nomi per sottogruppo o tubazione

La versione 2.3 di M4 ISO offre la possibilità di assegnare nomi i nomi ai disegni isometrici creati. Può essere utilizzata una variabile per determinare se il nome del disegno isometrico è ad esempio derivato dall’assieme o dal nome del tubo. Questo permette agli utenti di visualizzare facilmente il disegno isometrico della tubazione, ad esempio in Windchill PDMLink sarà ancora più facile associarli alle singole parti, assiemi o disegni.

Supporto a Parametri e Attributi

A partire dalla versione 2.3, M4 ISO supporta gli attributi o parametri creati in Creo Piping, ad esempio materiali, processi di saldatura o numeri di prodotto. Gli utenti che non inseriscono i parametri in Creo Piping possono ora inserire i loro attributi e parametri personalizzati nelle tabelle isometriche create in M4 ISO.

Supporto alle tabelle di piegatura

Con la versione 2.3, M4 supporta le tabelle di piegatura ISO. Esse possono essere utilizzate per il controllo di qualità o come input per le macchine piegatrici. Il software fornisce una tabella per ogni tubo da piegare con le singole coordinate riferite alle estremità del tubo. Per lo scambio di dati con le piegatrici, queste tabelle possono essere esportate in formato CSV.

Ottimizzazione del software orientata al cliente

Oltre alle molte nuove funzionalità, la nuova versione di M4 ISO include ulteriori miglioramenti della produttività orientata al cliente. Ad esempio, l’inserimento di unità di misura imperiale (inglese) è stato ulteriormente migliorato, così come la possibilità di configurare il riempimento di un area per visualizzare un offset di altezza. Tutte le proposte di ottimizzazione sono presentate regolarmente dai clienti CAD Schroer e integrate direttamente nello sviluppo del software.

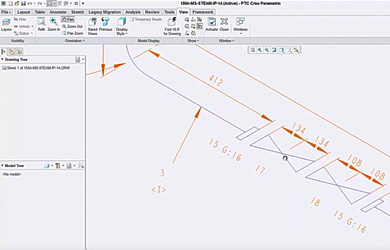

Migliore gestione nella realizzazione dei template

Nella versione 2.2 del software i template utilizzati per la realizzazione degli sketch isometrici, possono essere preparati direttamente in Creo. I template possono essere realizzati e adattati secondo le proprie specifiche aziendali.

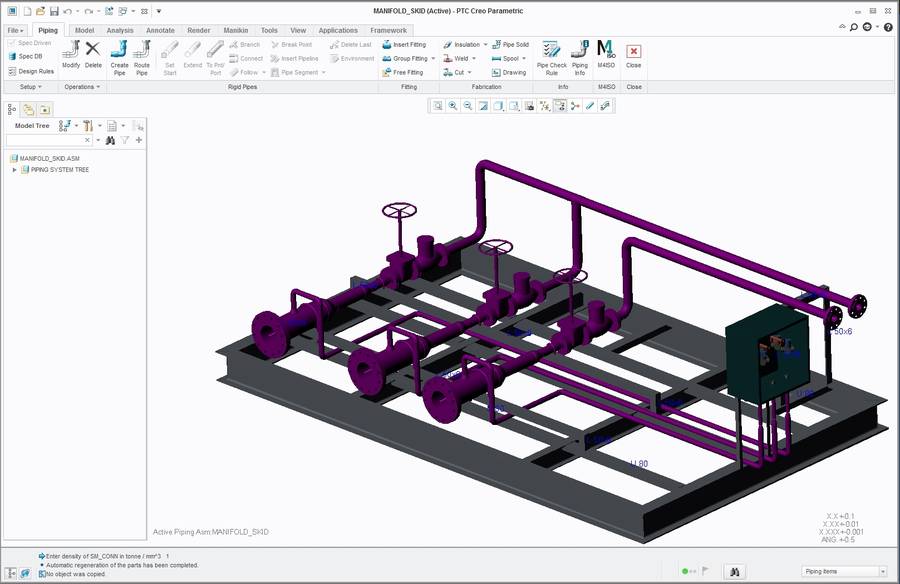

Aggiunta della vista 3D

A partire dalla versione 2.2, gli sketch isometrici possono essere integrati con una vista 3D del condotto piping. La vista viene attualizzata ad ogni aggiornamento del modello. La vista 3D permette una visione migliore del modello fisico.

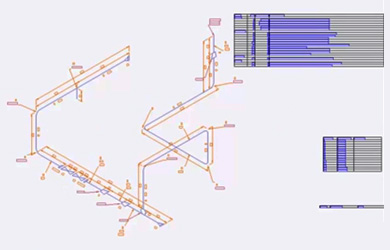

Produzione simultanea di disegni

La versione 2.2 di M4 ISO è in grado di generare più sketch isometrici contemporaneamente. Questo permette una maggior automazione ed una accelerazione del processo di creazione degli sketch M4 ISO.

Supporta condotti realizzati in Creo privi di specifiche

In Creo, la realizzazione delle tubazioni piping può essere fatta attraverso l’utilizzo di specifiche o in modo completamente libero. La nuova versione di M4 ISO è in grado di realizzare sketch isometrici anche di tubazioni prive di specifiche.

Rappresentazione di componenti sconosciuti

Dalla nuova versione di M4 ISO ad ogni componente sconosciuto dalla configurazione del sistema viene assegnato un simbolo standard. L’elenco dei componenti conterrà quindi le informazioni relative al simbolo inserito di default. In questo modo è possibile generare sketch isometrici nonostante alcuni componenti non vengano riconosciuti dalla configurazione standard o personalizzata del sistema.
