I progettisti non devono rinunciare al mondo 2D per beneficiare di Layout 3D di grandi dimensioni. Si tratta di ottenere il meglio dai due mondi.

Nel processo di ingegneria del mondo CAD Schroer, la discussione del 2D contro il 3D è ancora in corso. Ma per CAD Schroer, quello che conta è la perfetta integrazione, il giusto mix tra 2D e 3D. Il software progettato da CAD Schroer serve a colmare il gap, ed aiuta i progettisti a costruire fabbriche in 3D partendo ad esempio da dati completi in 2D.

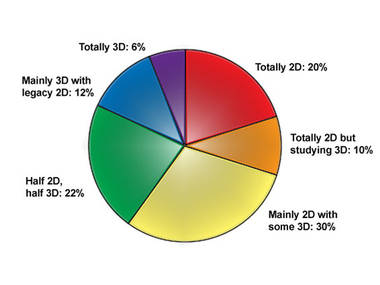

Secondo un recente sondaggio Cadalyst, il 73% delle aziende, usa un mix di CAD 2D e 3D. Circa il 20% lavora solo in 2D, e solo il 6% lavora solo in 3D. Un mix tra 2D e 3D è lo scenario più diffuso, con le aziende alla ricerca di una soluzione flessibile in grado di offrire entrambe le discipline, contribuendo così a rispondere alle varie sfide affrontate dalle aziende manifatturiere e di ingegneria.

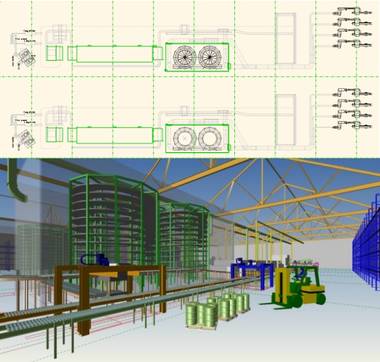

CAD Schroer offre un servizio di modellazione di fabbrica dal 2D al 3D

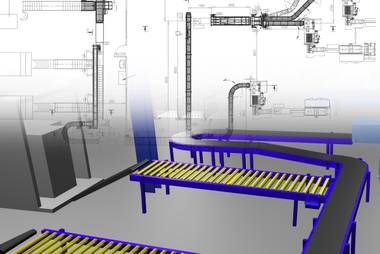

MPDS4 può creare in modo automatico un mondo 3D partendo da layout di nastri trasportatori disegnati in 2D

Ottenere il Massimo dai dati 2D esistenti

I dati legacy sono una significativa risorsa aziendale. Essi sono spesso utilizzati come base per nuovi progetti, garantiscono la coerenza e la precisione della progettazione ed un notevole risparmio di tempo durante la fase di concept. Le soluzioni CAD Schroer consentono alle aziende di integrare disegni CAD 2D esistenti e dati raster in nuovi progetti, con la possibilitàdi ricavare dati nuovi ed aggiornati in 2Do creare nuovi modelli in 3D.

2D sì o 2D no – questo è il problema

Con 25 anni di esperienza nell’utilizzo e nello sviluppo di diversi CAD 2D e 3D, la progettazione di impianti e di software per layout di fabbrica, CAD Schroer rimane confusa da quando gli esperti parlano di 3D come obiettivo finale. Le statistiche mostrano che non c’è stato nessun aumento in questo settore dal 2008. “non è una scelta di 2D o 3D”, spiega l’ account manager Dr. Martin Schwelm. “E’ il mix giusto per ogni situazione. I nuovi utenti 3D non vogliono buttare i dati esistenti, c’è inoltre la necessità di continuare a fornire disegni 2D a clienti e fornitori. Ci sono molti vantaggi nel 3D, allo stesso modo molte aziende continuano a dare un valore importante al 2D in certe fasi della progettazione.

CAD Schroer Servizi di Modellazione dal 2D al 3D

Il meglio dei due mondi

I layout di fabbrica sono in genere realizzati in 2D. Ma nel mondo degli impianti di processo o dei layout di fabbrica, dove c’è la necessità di realizzare complessi layout di tubazioni o linee di processo su diversi livelli, un approccio 3D con la rilevazione delle collisioni, diventa essenziale. In situazioni di vendita altamente competitive, la visualizzazione in 3D è poi, un elemento di grande differenziazione.

Gli esperti CAD Schroer di software ibrido 2D/3D, aiutano ad ottenere il giusto mix, consentendo ai progettisti di valorizzare il proprio investimento in 2D. Il suo software per il disegno impiantistico ed il layout di impianti è facile da implementare, e consente agli utenti 2D di iniziare rapidamente.

Cadalyst: Just How 3D Are We?

Il software offre un approccio dal 2D al 3D, utilizzando i layout 2D esistenti per creare rapidamente un mondo 3D. Le discipline ingegneristiche quali tubazioni, strutture in acciaio e HVAC sono supportate da librerie di componenti parametrici 3D con auto-routing e strumenti automatici di modellazione. I disegni 2D vengono generati automaticamente dai modelli 3D e facilmente modificati con il sistema di disegno professionale 2D. I dati 2D e 3D, vecchi e nuovi sono così combinati in un unico progetto dove è possibile verificare le interferenze, le inconsistenze e per poi essere visualizzati in 3D.

“Poche aziende si possono permettere di buttare via i propri sistemi legacy 2D. Noi diciamo: no. Vi aiuteremo a costruire la vostra fabbrica o vi forniremo il software necessario a farlo, costruiremo i vostri modelli attraverso il nostro servizio di modellazione di fabbrica – il modo più veloce per portare i dati di grandi impianti in 3D’” conclude il Dott. Schwelm.

YouTube Video: Factory Layout with MPDS4
