I progetti di disegni di impianti spesso soffrono dello scollamento dei dati tra la varie fasi del progetto. MPDS4 versione 5.0 offre un approccio integrato per tutte le fasi di un progetto di impianto o di fabbrica.

Senago, Italia – 6 Ottobre 2010: MPDS4, un database-guidato per la progettazione di impianti, supporta tutte le discipline impiantistiche, permette alle aziende di pianificare, progettare, documentare e fornire progetti di impianti o di fabbrica di qualsiasi dimensione, strettamente integrati con altri dati e processi aziendali.

Software MPDS4 Progettazione Impiantistica

Database-guidato, disegno impiantistico 3D multi-utente

L’interfaccia del Project Managers per il disegno impiantistico ha enormi possibilità, non ultima l’efficiente e qualificata collaborazione tra i diversi team di progettisti. Il software CAD Schroer MPDS4 3D per la progettazione di impianti consente ai team di progettisti residenti in luoghi diversi di progettare impianti tutti insieme, approfittando dei controlli di accesso utente e funzionalità per la gestione delle modifiche.

Progettazione Piping integrata con MPDS4

Assicurazione della Qualità

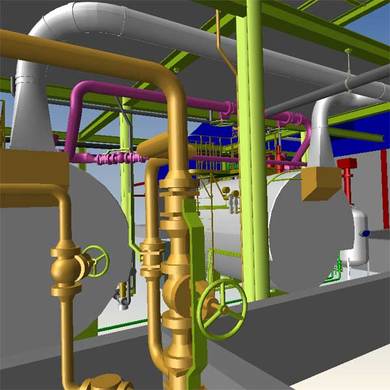

La qualità del progetto è guidata da regole-base, funzionalità di progettazione specifiche, guidate e supportate da cataloghi di componenti standard per ogni disciplina ingegneristica. I progetti dettagliati vengono creati in modo interattivo in ambiente 3D, e poiché i componenti vengono caricati in modo rapido dalle definizioni presenti nel catalogo memorizzato nel database del progetto, le dimensioni dell’impianto non sono un problema. Gli utenti possono scegliere il livello di dettaglio dei modelli e le opzioni di visualizzazione, wireframe o ombreggiate per permettere di personalizzare lo stile di ogni progetto.

Progettazione Piping integrata con MPDS4

Integrazione e Controllo di Qualità

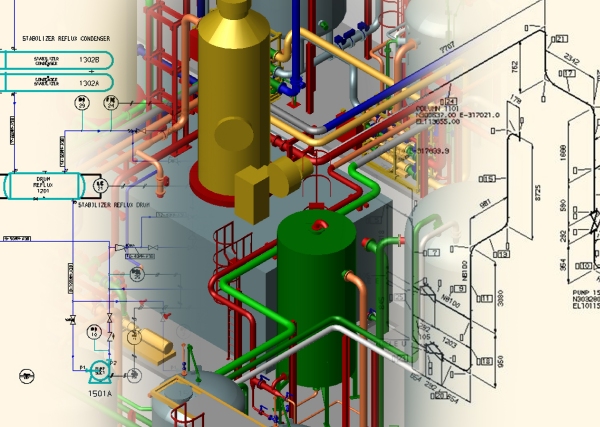

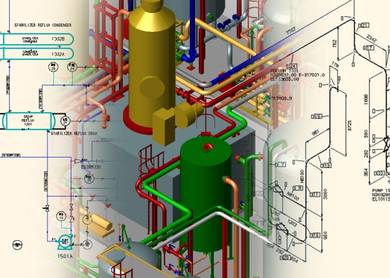

La stretta integrazione tra i diagrammi di processo 2D (P & ID) ed i modelli 3D degli impianti, creano nuove strade per la progettazione degli impianti interattivi – I layout dei tubi dal P & ID vengono automaticamente passati al mondo 3D e possono essere posizionati come richiesto. Tutti gli attributi P & ID vengono mantenuti anche nella progettazione 3D. E ‘semplice e veloce progettare strutture in acciaio, edifici, sistemi HVAC e passerelle. la verifica di coerenza integrata ed il rilevamento delle interferenze garantiscono un’ ottima qualità del progetto.
MPDS4 supporta l’intero processo del progetto impiantistico, fornendo gli strumenti per layout concettuali, layout basati su regole pre-vendita, presentazioni 3D walk-through, disegni dettagliati, e la documentazione di progetto. L’architettura aperta del software, gli consente di essere facilmente integrato negli ambienti di sistemi esistenti, lavorando con CAD ed altri dati raster, l’integrazione dei dati di progetto in tutte le fasi del progetto stesso attraverso sistemi ed interfacce PDM e ERP.

Video: Progettazione Piping integrata con MPDS4

Soluzione integrata

Il software MPDS4 di CAD Schroer per la progettazione di impianti è una soluzione integrata per tutte le fasi del progetto, consente alle aziende di progettare edifici completi, strutture in acciaio, tubi, HVAC e sistemi di cablaggio, indipendentemente dalle dimensioni della pianta. il controllo della consistenza e l’individuazione delle interferenze garantiscono progetti di alta qualità.
