Rohrleitungsisometrien aus PCF Dateien

Milano, Italia – 17 Novembre 2021: Completamente indipendente da altri sistemi CAD, M4 ISO FX crea gli sketch isometrici e tutti i documenti ad essi associati, compresi gli elenchi, materiali in pochi secondi. Il processo è completamente automatizzato e lo sforzo manuale non è più necessario.

L’importanza degli sketch isometrici di tubazioni per la costruzione degli impianti

Gli sketch isometrici di tubazioni sono una componente molto importante nella costruzione degli impianti. Illustrano il progetto in una forma grafica semplificata. Insieme agli elenchi dei materiali, gli sketch isometrici costituiscono poi la base per la produzione e la documentazione dell’impianto. I dati contenuti in uno sketch isometrico sono spesso utilizzati come input per le macchine piegatrici o altri processi produttivi a valle. Il nuovo software M4 ISO FX offre la possibilità di generare sketch isometrici di tubazioni in modo completamente automatico partendo dai dati 3D disponibili. Il formato più comune per lo scambio di questi dati sono i file PCF.

Sketch isometrici di tubazioni: M4 ISO FX
Software per sketch isometrici da file PCF

PCF come formato di scambio comune con le informazioni sulle tubazioni

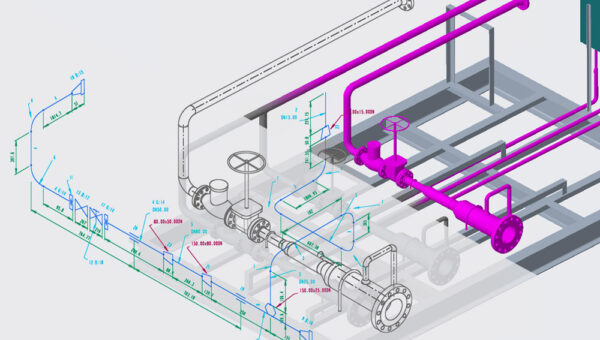

Il formato file PCF è un formato di esportazione standard per tutti i sistemi CAD in grado di generare tubazioni complete in 3D. Il software M4 ISO FX utilizza questo formato dati per importare tutte le informazioni specifiche delle tubazioni e per generare in modo completamente automatico gli sketch isometrici ad esse associate. La generazione automatica degli sketch isometrici 2D si basa su template configurabili che si adattano alle specifiche individuali.

Per generare sketch isometrici di tubazioni in modo semplice e veloce

M4 ISO FX è il modo più semplice e veloce per creare sketch isometrici di tubazioni. Gli elenchi dei componenti e la grafica sono generati in pochi secondi su template preconfigurati con la sola pressione di un tasto. M4 ISO FX è un software stand-alone e indipendente da altri sistemi CAD. Il software è in grado di automatizzare completamente il processo di creazione degli sketch isometrici di tubazioni, rendendolo una grande risorsa per qualsiasi azienda che cerca di massimizzare l’efficienza minimizzando i costi.

M4 ISO FX: Sketch isometrici di tubazioni

Funzionalità CAD 2D in grado di gestire le piccole modifiche sui disegni

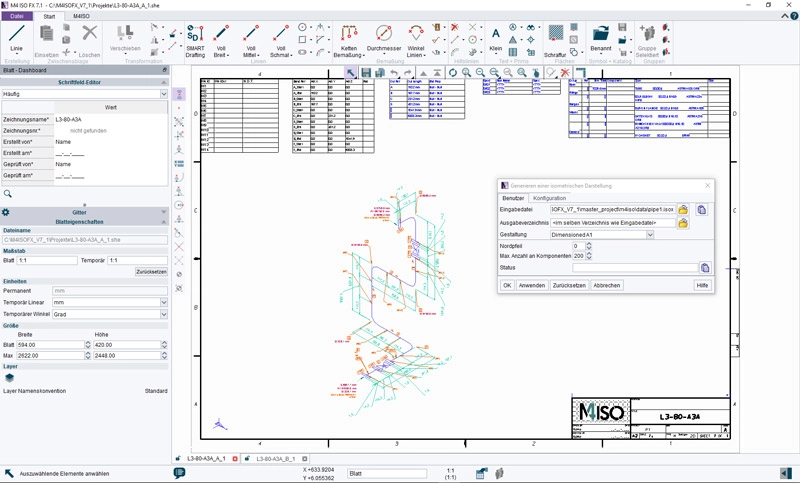

Con M4 ISO FX, tutti gli sketch isometrici di tubazioni possono essere implementate con ulteriori informazioni o dettagli grazie alla funzionalità CAD 2D presenti nel software. E’ ad esempio possibile aggiungere o modificare note, quote, tabelle o altri elementi presenti sul disegno. L’interfaccia DWG/DXF integrata assicura uno scambio di dati continuo con tutti i clienti e i fornitori.

Prova M4 ISO FX adesso

La versione di prova del software M4 ISO FX può essere scaricata direttamente dal sito web di CAD Schroer. È possibile testare il software per un periodo di 30 giorni e generare in modo automatico un numero massimo di 50 sketch isometrici di tubazioni. CAD Schroer offre supporto gratuito durante la fase di test del software.
