La nuova versione dello strumento esterno per la revisione 3D dei dati MPDS4 e MEDUSA4 di CAD Schroer, rende ancora più facile per i progettisti industriali comunicare idee e modifiche ai soggetti coinvolti nel progetto ed ai clienti

CAD Schroer ha annunciato il rilascio della versione 1.2 del software MPDS4 REVIEW.  L’ultima versione comprende nuove informazioni sulla struttura del progetto, strumenti per la misurazione e nuove opzioni per la visualizzazione 3D.

Salvataggio di diverse viste 3D per clienti
Misurare & mostrare dimensioni in un modello

Lo Strumento MPDS4 REVIEW

MPDS4 REVIEW è uno strumento esterno per il review ed il feedback 3D. Il software è utilizzato per effettuare la revisione interattiva dei dati CAD MEDUSA4 3D in dettaglio, per il walk through di un intero impianto industriale, generato dal sistema per la progettazione di impianti MPDS4 di CAD Schroer. Lo strumento consente agli utenti di vedere le proprietà del modello, di inserire commenti per i progettisti e di salvarli all’interno del modello.

Pagina Web del Prodotto e Scheda

Panoramica della Struttura

Oltre a mostrare i dettagli e gli attributi per i componenti selezionati all’interno di un impianto o di fabbrica, la versione 1.2 ora consente agli utenti di ottenere una panoramica della struttura dei dati 3D, fornendo una struttura ad albero, in cui sono elencati i sistemi, sottosistemi e componenti singoli.

Misurazione Distanze

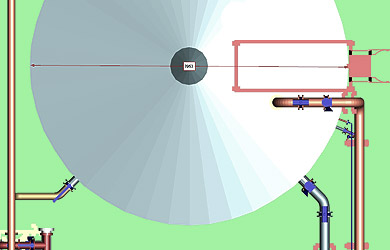

La versione 1.2 permette agli utenti di misurare le distanze tra i componenti, e di visualizzarle sullo schermo. Il modello può essere salvato con le dimensioni visualizzate.

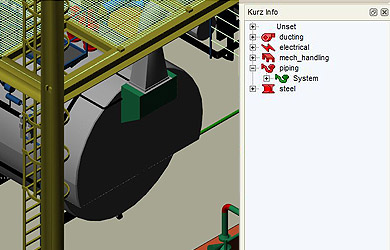

Visualizzare strutture del modello & info sui componenti

Salvataggio di Viste 3D per Collaboratori e Clienti

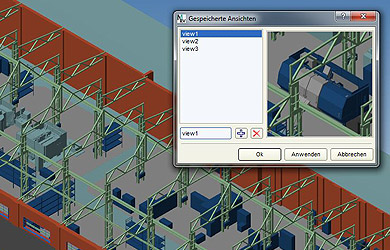

Oltre agli strumenti esistenti per la possibile scelta di diversi punti di vista e la realizzazione di filmati 3D walk-through, MPDS4 REVIEW permette ora agli utenti di dare un nome e di salvare le diverse viste di un modello o di un impianto, queste possono poi essere richiamate e visualizzate in qualsiasi momento.

Questo rende lo strumento ancora più ideale per la collaborazione con i fornitori, colleghi e clienti, i diversi punti di vista possono essere salvati all’interno del modello, e rapidamente selezionati durante una presentazione ad (o da) un cliente, o nel corso di un incontro con i collaboratori.

La versione MPDS4 REVIEW 1.2 è disponibile e scaricabile per tutti i clienti CAD Schroer in manutenzione attraverso il Portale Clienti.
