Milano, Italia – 13 febbraio 2019: La pianificazione nella costruzione di impianti comprende molte aree di responsabilità. Una di queste è l’ingegnerizzazione del processo e l’elaborazione del diagramma di flusso. Il diagramma di flusso P&ID è la parte importante ed essenziale nel processo di pianificazione.

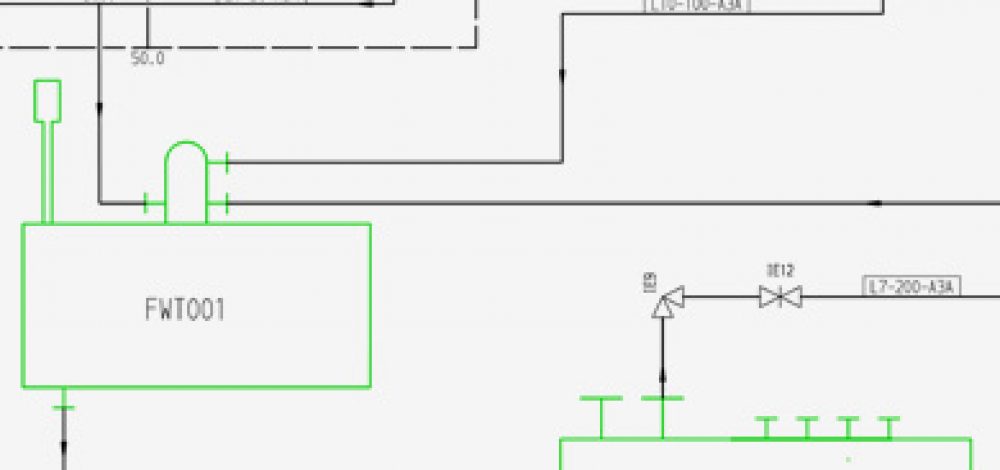

Semplificare l‘ingegneria processo con i diagrammi di flusso P&ID
Semplificare l‘ingegneria processo con i diagrammi di flusso P&ID

Nella progettazione degli impianti, vengono utilizzati i diagrammi di flusso P&ID per illustrare i processi e per definire le attrezzature ed i dispositivi. Nel diagramma vengono inserite tutte le informazioni riguardanti il processo e tutti i dettagli dei componenti utilizzati.

I diagrammi di flusso P&ID descrivono il processo

I diagrammi di flusso P&ID utilizzano simboli standardizzati per rappresentare diversi tipi di componenti del sistema. Essi rappresentano le apparecchiature ed macchinari presenti in un impianto.

Tutti i simboli sono tipicamente collegati tra loro da linee che rappresentati le tubazioni. Questo serve a rappresentare come il flusso scorre nelle le tubazioni. Il diagramma di flusso può inoltre contenere altre proprietà come il materiale, la pressione e la temperatura dell’impianto. Queste informazioni possono essere inserite nel P&ID sotto forma di testo sul diagramma di flusso, memorizzate in una tabella o inserite come attributo nelle proprietà del componente.

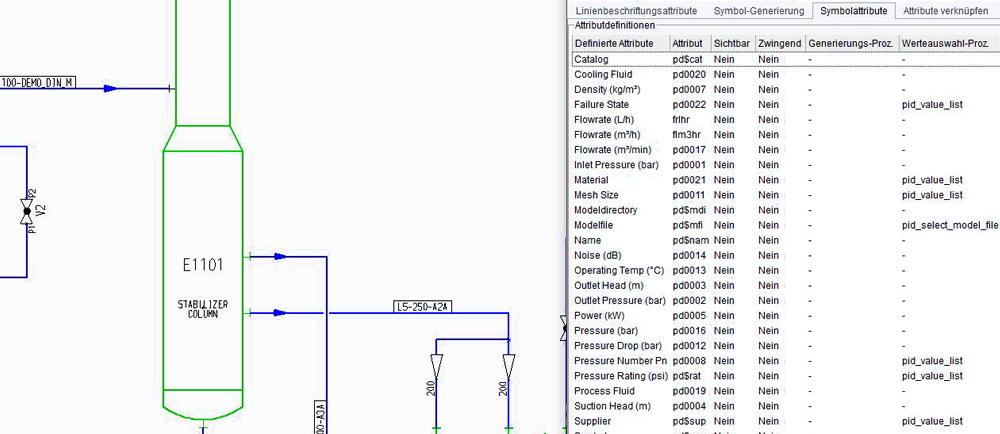

M4 P&ID FX: Diagrammi di flusso P&ID intelligenti

Le tubazioni che collegano i componenti tra loro contengono inoltre proprietà come dimensioni nominali, valori di pressione, materiale, specifica e coibentazione. La sfida della pianificazione P&ID integrata consiste nell’ottenere tutte le informazioni dettagliate il più rapidamente possibile, anche durante la creazione del diagramma di flusso P&ID.

Einfache Verfahrenstechnik mit intelligenter P&ID

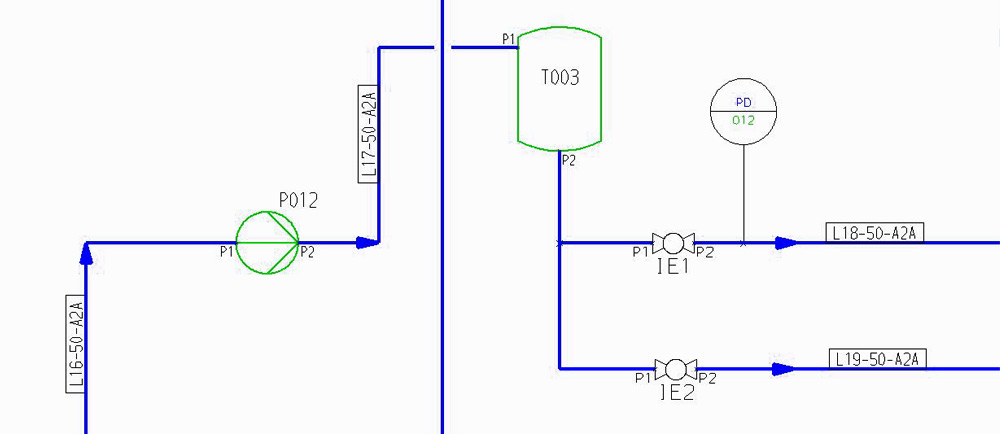

Semplificare l‘ingegneria di processo con P&ID intelligenti

Dettagli nascosti nei diagrammi di flusso P&ID

Nei diagrammi di flusso P&ID non tutti i dettagli sono invisibili, ma devono comunque poter essere valutabili. La soluzione a questo problema sono gli attributi. Gli attributi sono proprietà invisibili e possono essere assegnati a singoli componenti, tubi o strumentazioni. Essi possono essere richiamati e modificati tutte le volte che è necessario. Gli attributi possono essere impostati dall’utente o come valore predefinito, e possono essere esportati automaticamente in qualsiasi momento della progettazione come report personalizzati o all’interno degli elenchi componenti.

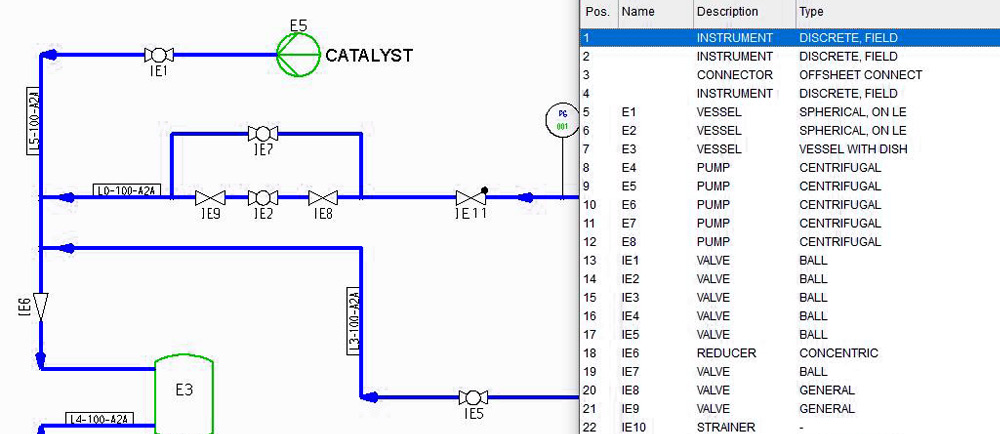

Attributi – L’intelligenza nascosta

Gli attributi in uno schema di processo P&ID sono uno strumento molto potente, perché aggiungono intelligenza ad un normale strumento di progettazione P&ID. A questo punto, lo schema P&ID non è più solo grafica, ma anche un contenitore di dati nascosti, utilizzabili per la successiva progettazione e realizzazione dell’impianto. Ne deriva quindi la possibilità di ottenere report dettagliati per tenere sotto controllo i costi del progetto.

La potenza degli attributi

M4 P&ID FX: Un software P&ID intelligente

M4 P&ID FX è una soluzione P&ID che sfrutta appieno la potenza degli attributi e si interfaccia agevolmente con altri software. Questo strumento P&ID è focalizzato esclusivamente sulla pianificazione di processo e offre la possibilità di rappresentare graficamente processi industriali complessi, oltre che a fornire dettagli e informazioni personalizzabili.

Conclusione

Il software P&ID di CAD Schroer può essere acquistato a soli 1.250,00 €, un costo accessibile per qualsiasi azienda. Il software si ripaga da se già dopo la realizzazione dei primi progetti.

Video: Software per realizzazione di schemi di flusso P&ID professionali
