CAD gratuito aiuta gli aspiranti ingegneri ad interagire facilmente con DXF 2D e funzionalità 3D
Questo potente CAD gratuito può essere utilizzato per modificare file in formato DXF/DWG e per creare modelli 3D da disegni 2D. I tempi di crisi richiedono maggior creatività. CAD Schroer dá il benvenuto agli aspiranti ingegneri ed ai progettisti per hobby: Chi è alla ricerca di uno strumento gratuito e potente per modificare file DXF/DWG, può anche utilizzare M4 PERSONAL per trasformare i disegni esistenti in modelli 3D.
CAD Schroer opera da lungo tempo nel business per semplificare il percorso dal 2D al 3D e offre M4 PERSONAL 2D/3D, un software CAD gratuito per uso non commerciale. Uno dei vantaggi di questo vero e proprio strumento per progettare è la sua eccellente interfaccia DXF/DWG, che permette agli utenti di modificare facilmente i disegni esistenti. E’ ideale anche per chi vuole iniziare ad addentrarsi nel mondo della modellazione 3D.
Dal DXF/DWG 2D al 3D
M4 PERSONAL, il cui approccio è chiamato “modellazione basata su disegni 2D” consente ai progettisti di trasformare facilmente un disegno in un modello 3D. “Alle persone che sono abituate a lavorare in un ambiente 2D, piace molto questo approccio”, dice Alan Liddle, Consulente Tecnico per il Supporto al Cliente di CAD Schroer. “Bisogna avere un concetto di altezza e profondità, senza avere necessariamente bisogno di alcune abilità di esperto in modellazione o la consapevolezza di lavorare nello spazio con complessi strumenti di modellazione 3D – con una facile curva di apprendimento. La nostra interfaccia DXF/DWG è molto accurata, in questo modo è possibile utilizzare e modificare la geometria esistente ed iniziare a costruire il modello”.
Scarica il potente editor DXF/DWG ed il software CAD 2D/3D CAD >>
Video dimostrativo, dal DXF al modello 3D

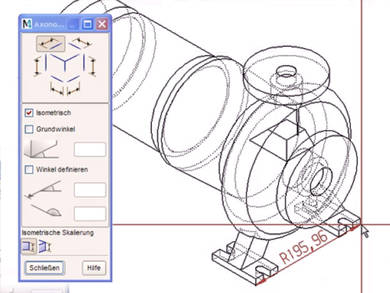

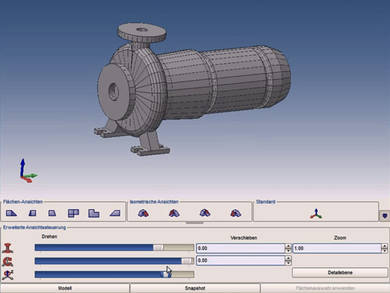

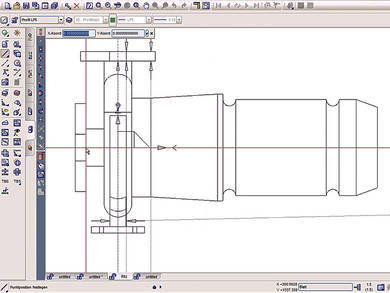

In un video dimostrativo appena rilasciato, gli utenti possono vedere questo tipo di approccio: un disegno in formato DXF di una pompa centrifuga con motore elettrico viene aperto in M4 PERSONAL e modificato in un foglio di disegno per 3D, dove sono visualizzate le viste in pianta, frontali e laterali. “Scegliamo il profilo del componente che vogliamo utilizzare nella vista in pianta, definendo le coordinate X ed Y”, spiega Alan. “ Viene definita una linea speciale di collegamento ad una delle altre viste per definire la dimensione Z. La parte è poi gestita dal modellatore, viene creato un modello solido che gli utenti possono visualizzare e manipolare. Utilizziamo sweep solide per definire le flange, le gambe ed i piedi dell’assieme. I volumi del corpo pompa e del motore, vengono definiti tramite il comando di rivoluzione, ruotando il profilo attorno alla linea centrale. Per concludere vengono utilizzate le operazioni booleane in modo da unire i componenti definiti in precedenza ed ottenere così un solo modello 3D.”
Ambiente commerciale
I progettisti esperti possono utilizzare le funzionalità complete del software CAD gratuito 2D/3D in un ambiente commerciale, semplicemente pagando un piccolo contributo è possibile convertire tutti i disegni per un utilizzo commerciale attraverso il portale CAD Schroer eSERVICES.
M4 PERSONAL 3D é stato creato per ingegneri che vogliono applicare le loro conoscenze e trovare un modo per lavorare in 3D.
FAQ - Domande frequenti sui file DWG e DXF
Per creare un modello 3D da un file DWG/DXF 2D, è necessario un software CAD come M4 PERSONAL, con il quale è possibile realizzare una progettazione 3D basata su disegni. Diverse viste e linee 2D sono collegate in modo tale che il sistema possa interpretarle e quindi modellarle in 3D.
La modifica di un DWG/DXF 2D può essere eseguita con un software CAD come M4 PERSONAL. Ciò consente di modificare direttamente tali file e di salvarli nuovamente in un formato adeguato.
L’abbreviazione DWG sta per Disegno e il file associato contiene informazioni vettoriali su un disegno CAD 2D o un modello 3D. Il file DWG può essere aperto con un software CAD adatto. Il file DWG contiene anche molte informazioni, come i layer, gli stili di testo, i tipi di linea e i colori.
DXF è l’acronimo di Data eXchange File e, insieme al DWG, è uno dei formati di file più importanti nel settore CAD. Il formato di file DXF serve spesso come formato di scambio standard tra i diversi programmi CAD e i sistemi di produzione, come le macchine CNC. Il file DXG può essere aperto con un software CAD e, oltre alla grafica pura, contiene anche altre informazioni come i livelli, gli stili di testo, i tipi di linea e i colori.
