Nella progettazione di impianti e fabbriche, la velocità di esecuzione e la qualità del risultato giocano un ruolo sempre più importante. Per questo motivo, la nuova versione di MPDS4 è dotata di nuovi strumenti, funzioni e interfacce per una progettazione integrata e veloce.

Il software MPDS4 per la progettazione di impianti e fabbriche ha sempre offerto la possibilità di eseguire una progettazione 3D indipendentemente dalle dimensioni dei modelli. Questo è reso possibile dalla sofisticata architettura del software, che con la nuova versione ottiene un ulteriore aumento di velocità nell’esecuzione. Il software offre ora una nuova e migliorata integrazione con i sistemi di analisi, di architettura e realtà virtuale (VR). Questo rende MPDS4 più che mai la prima scelta per una progettazione 3D veloce e di alta qualità.

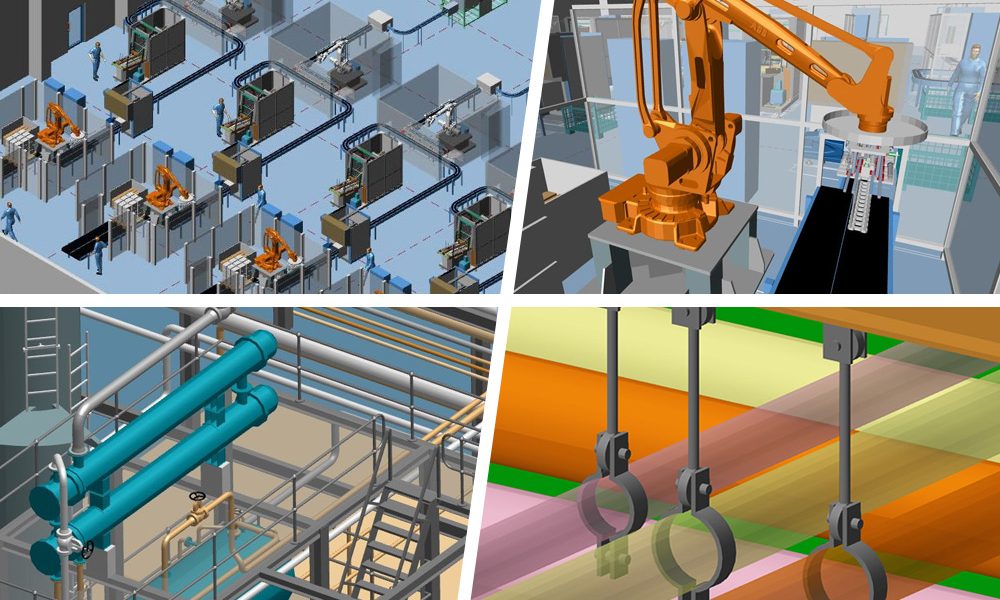

Progettazione integrata attraverso interfacce versatili con MPDS4
Progettazione integrata attraverso interfacce versatili con MPDS4

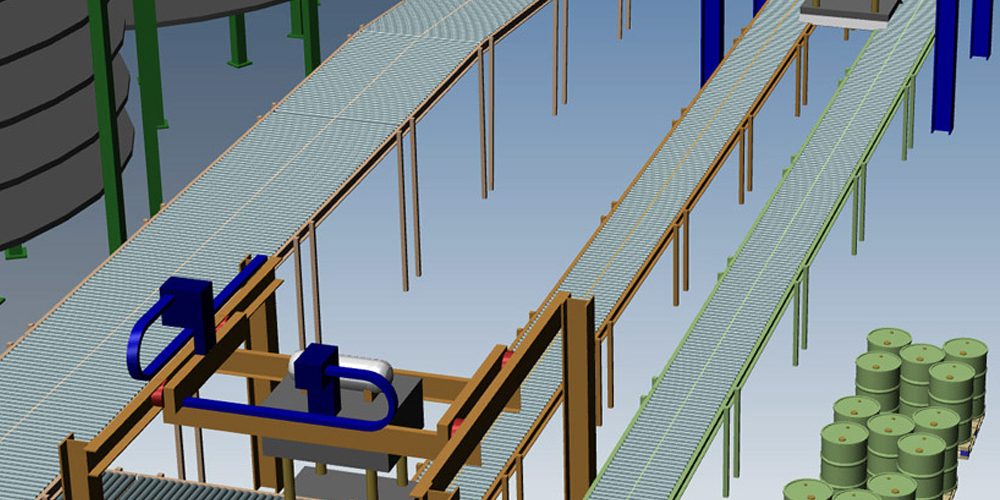

Layout di sistemi di trasporto complessi con MPDS4
Layout di sistemi di trasporto complessi con MPDS4

Progettazione integrata attraverso interfacce versatili

Con la nuova versione, le interfacce di MPDS4 sono state ulteriormente ottimizzate ed estese. Le interfacce 3D consentono di semplificare i modelli importati, il che offre un notevole vantaggio in termini di prestazioni, soprattutto per i modelli di macchinari molto grandi. Una delle nuove interfacce disponibili da questa versione è il IFC. Attraverso questa interfaccia i progetti BIM (Building Information Modelling) di grandi dimensioni possono ora essere importati direttamente ed elaborati in MPDS4, inclusi i dati di contesto. E’ stato inoltre aggiunto il nuovo formato di esportazione FBX. Questa interfaccia fornisce l’accesso alla realtà virtuale e consente l’integrazione diretta con software di realtà virtuale come il VR-Viewer M4 VIRTUAL REVIEW.

Completamente rinnovata la creazione di layout per sistemi di trasporto complessi

Nel campo della progettazione di layout per complessi sistemi di trasporto e fabbriche, MPDS4 offre un’integrazione 2D-3D unica nel suo genere. I layout possono essere disegnati rapidamente in 2D ed il corrispondente layout 3D viene generato automaticamente dal software. Questa funzionalità è stata notevolmente migliorata e semplificata in questa nuova versione. Il caricamento di modelli 3D in un layout 2D è diventato molto più facile. Il caricamento dei componenti dei nastri trasportatori in 2D assomiglia ora ad un configuratore, dal quale è possibile selezionare i singoli pezzi e combinarli rapidamente per creare il proprio layout. Lo strumento di autorouting consente il caricamento automatico dei componenti del trasportatore tra due punti del layout, il che consente di risparmiare molto quando si devono disegnare sistemi di trasporto complessi e di grandi dimensioni.

Creazione veloce e semplice di modelli di edifici

Oltre alla possibilità di importare i dati da scansione laser, MPDS4 offre la possibilità di generare rapidamente modelli di edifici 3D da piante di edifici 2D. Con la nuova versione, gli strumenti già presenti per la modellazione di edifici sono stati ampliati. Ora è possibile creare pareti disegnando una linea come se fosse un oggetto 3D, inserire porte, finestre, cancelli o aperture. Questi nuovi strumenti consentono di realizzare ancora più rapidamente gli edifici quando non sono disponibili modelli o dati strutturati.

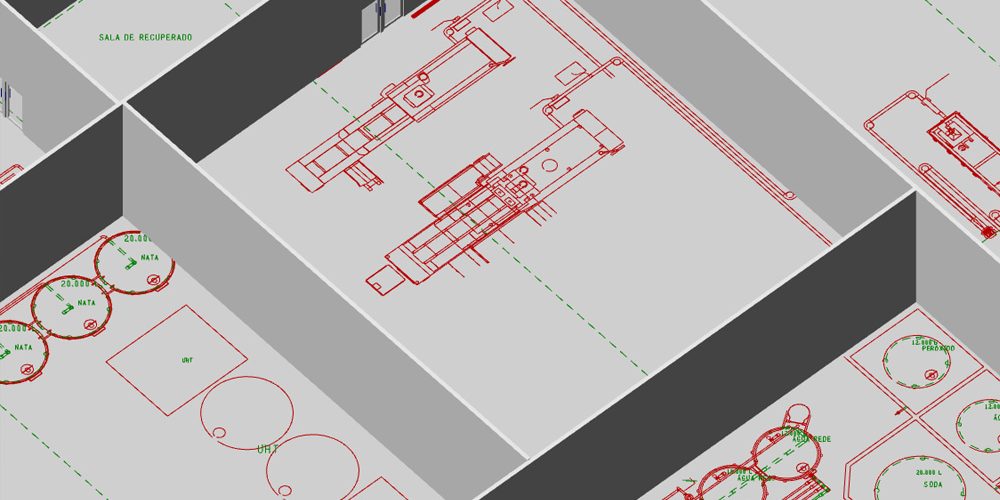

Realizzare modelli di edifici in modo semplice e veloce con la nuova versione di MPDS4
Realizzare modelli di edifici in modo semplice e veloce con la nuova versione di MPDS4

Integrazione orientata alla produzione nella costruzione di impianti

Uno dei grandi punti di forza di MPDS4 è la progettazione piping. Il software consente una rapida pianificazione di impianti piccoli o grandi in breve tempo. Il software offre ora un’integrazione ancora migliore con sistemi di analisi come ROHR2, in modo che la progettazione sia pronta per la produzione. I risultati ottimizzati dell’analisi possono ora essere confrontati direttamente con il progetto piping. Il percorso ottimizzato dei tubi può essere esportato automaticamente con M4 ISO, gli sketch isometrici dei tubi sono cos’ disponibili per la produzione e con le relative liste dei componenti. La nuova versione genera in automatico le tabelle di piegatura e le inserisce sul disegno accanto agli elenchi materiali. La tabella può essere inoltre inviata come file separato alla macchina piegatrice.

Presentazione chiara del progetto

Con MPDS4, la presentazione di un progetto 3D completa non richiede strumenti aggiuntivi. Il software ha un visualizzatore integrato con il quale è possibile visualizzare il progetto 3D in anteprima. Nella nuova versione, i tour virtuali negli stabilimenti o nelle fabbriche possono anche essere salvati come video. Inoltre, questi possono essere inviati a clienti o fornitori per la visualizzazione con il visualizzatore 3D gratuito MPDS4 VIEW, ora disponibile in versione 6.3. Con il nuovo VR-Viewer M4 VIRTUAL REVIEW, gli impianti o le fabbriche possono ora essere visualizzati anche in realtà virtuale.

Scoprite da soli il software MPDS4 per la progettazione di impianti e layout di fabbrica

Le persone interessate possono scaricare MDPS4 dal sito web di CAD Schroer e provarlo gratuitamente per 30 giorni. Per i nuovi utenti sono disponibili numerosi video tutorial. Le aziende possono accedere al supporto online gratuito, durante la fase di test viene fornito un supporto telefonico per permettervi di realizzare un primo progetto o layout. CAD Schroer offre ai nuovi utenti un rapido avvio alla progettazione 3D con MPDS4.

Velocità e integrazione sono le parole chiave quando si tratta di progettazione 3D di impianti e fabbriche. Questo rende MPDS4 più che mai la prima scelta per una progettazione 3D veloce e di alta qualità.
