Modifica rapida di un impianto di perforazione grazie a MPDS4

Quando i clienti chiedono cambiamenti sui progetti industriali pochi giorni o settimane prima della scadenza, la progettazione 3D in larga scala può essere d’aiuto.

I costruttori di impianti devono continuamente lottare contro il tempo ed i possibili cambiamenti nella concezione dei progetti. Martin Tompkins, Progettista Senior, progetta impianti di processo alla WSP CEL. Egli sa che è possibile che il cliente cambi spesso idea all’ultimo minuto. Qui di seguito spiega come un software per la progettazione 3D per impianti di grandi dimensioni possa soddisfare i propri clienti.

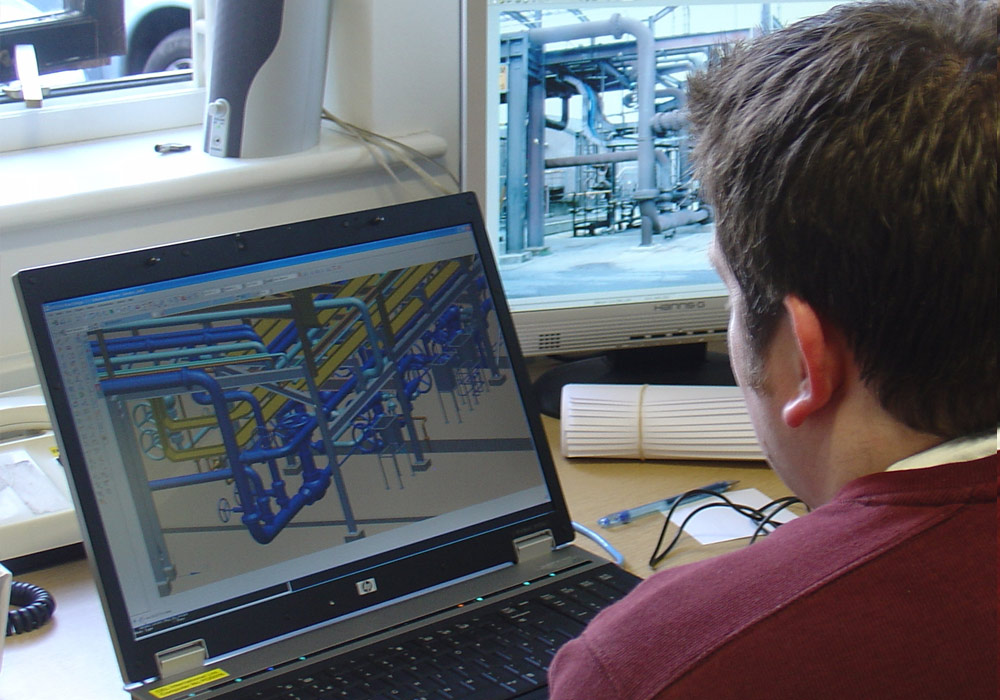

Modifica rapida di un impianto di perforazione grazie a MPDS4

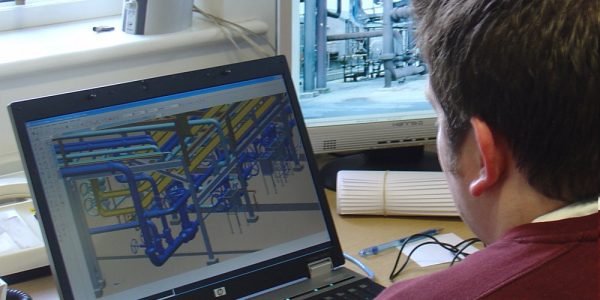

Modifica rapida di un impianto di perforazione grazie a MPDS4

I clienti cambiano spesso le loro richieste

La società di Ingegneria e Project Management WSP CEL progetta impianti di processo per l’industria farmaceutica, alimentare, chimica e per i fornitori di energia. Una delle principali richieste che riguarda il software di progettazione quando i progetti devono affrontare dei cambiamenti, è la flessibilità. “I clienti aggiornano regolarmente le loro richieste, spesso nel bel mezzo di un progetto o addirittura successivamente”, dice Martin. “Quando le richieste dell’ultimo minuto arrivano sulla vostra scrivania, il software 3D per la progettazione di impianti riesce a dare il suo meglio.”

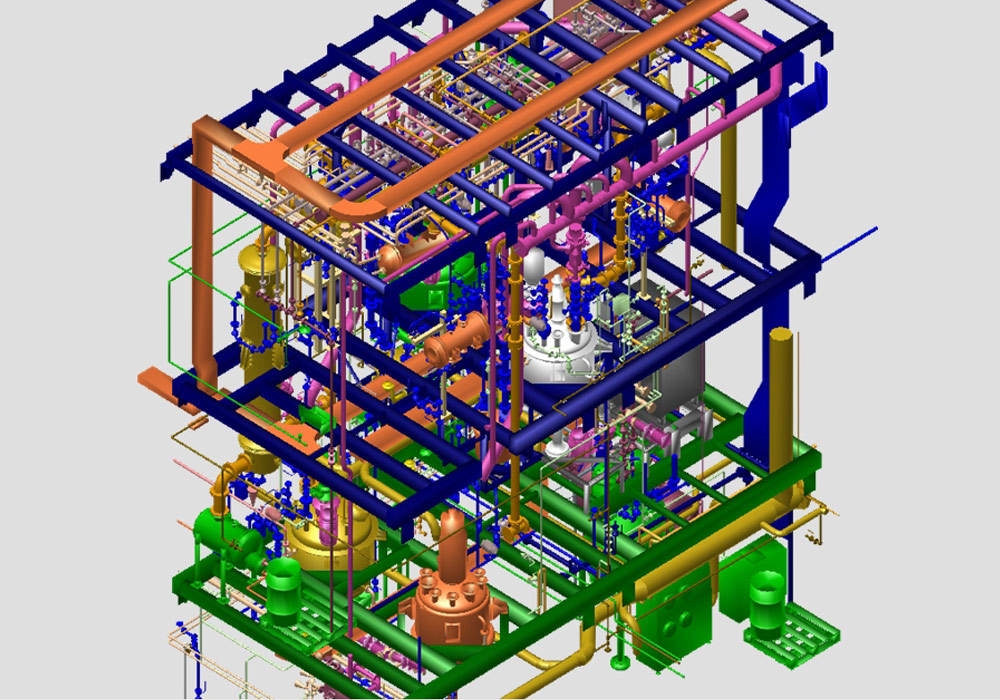

Il produttore di impianti WSP CEL crea impianti di processo 3D con MPDS4
Il produttore di impianti WSP CEL crea impianti di processo 3D con MPDS4

Come affrontare le modifiche di processo

Le modifiche di processo che coinvolgono, ad esempio, sezioni di tubi, valvole, pompe o macchine, hanno spesso conseguenze di più ampia portata. Nonostante le specifiche tecniche dettagliate, i requisiti e le priorità nella pianificazione degli impianti e delle fabbriche spesso cambiano solo nella fase finale del progetto. “Spesso dobbiamo ricominciare tutto da capo e modificare fino al 30% del sistema”, afferma Martin.

4 volte più veloce in 3D

Nei progetti farmaceutici, le modifiche al layout influenzano il flusso e le unità di trattamento dell’aria, richiedendo adeguamenti della canalizzazione. “I clienti pagano per le inaspettate modifiche al progetto, quindi abbiamo bisogno di farle il più velocemente possibile.” dice Martin. WSP CEL crea i propri progetti con il software impiantistico MPDS4 di CAD Schroer. Il suo catalogo, guidato e interattivo per progettare in 3D permette agli ingegneri di progettare rapidamente impianti di processo completi.

Implementare le modifiche dell’ultimo minuto in modo veloce

“Siamo in grado di rispondere immediatamente alle modifiche dell’ultimo minuto, spesso eseguendo le modifiche durante gli incontri di progetto”, dice Martin. “In 3D, è sufficiente apportare la modifica, una sola volta. Tutti i disegni in 2D da esso derivati si aggiornano automaticamente. Con il 2D invece avremmo dovuto cambiare molti più disegni, come i layout, le viste sui disegni di dettaglio, i dati isometrici dei tubi, etc… per tutto questo sarebbe necessario almeno il quadruplo del tempo, senza la possibilità di visualizzare in anteprima il risultato.“

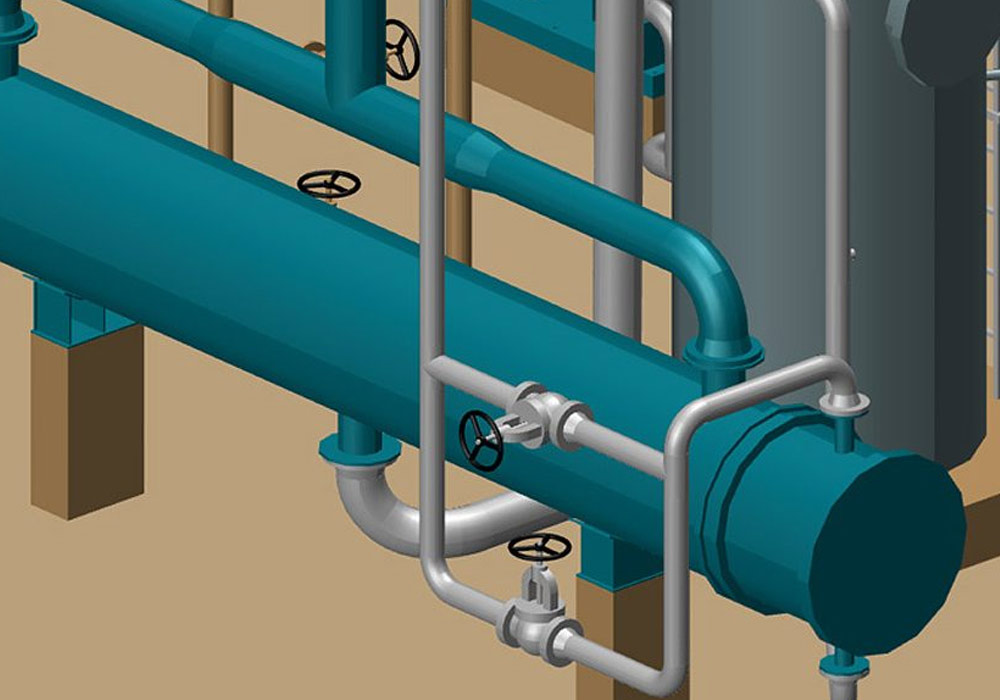

MPDS4 consente cambiamenti rapidi nella costruzione di piping 3D
MPDS4 consente cambiamenti rapidi nella costruzione di piping 3D

Realizzazione veloce, Alta Qualità

La visualizzazione in 3D di MPDS4 offre la possibilità di discutere i concetti e comunica in modo efficace i cambiamenti. “Un cliente ha recentemente deciso di cambiare il tipo di albero ad una pompa dell’olio che, comportava modifiche alle tubazioni di superficie. Con MPDS4, ci sono voluti 2-3 giorni per dimostrare la fattibilità e completare le modifiche al progetto. In 2D ci sarebbero volute 2-3 settimane. “spiega Martin,” Con il controllo automatico delle interferenze possiamo evitare eventuali errori dovuti alla fretta di fare modifiche dell’ultimo minuto, riducendo al minimo il rischio di brutte sorprese in cantiere durante il montaggio.”

Non tutto avviene all’ultimo minuto, ma spesso l’impianto od i requisiti di progetto di fabbrica e le priorità spostano la fine del progetto, non importa quali siano i contenuti iniziali. Avere a disposizione un software di progettazione 3D corrisponde ad avere un atteggiamento flessibile per risparmiare sui costi e fidelizzare i clienti.

Con MPDS4, WSP CEL ha sotto controllo i cambiamenti effettuati nell’impianto, perché il software di impiantistica 3D offre flessibilità, riduce i costi di progetto e promuove la fedeltà del cliente.
