P&ID, Piping e Sketch Isometrici in un colpo solo, sì è possibile!
La progettazione di condotte e impianti nell’ingegneria di processo richiede la creazione di diagrammi P&ID, la stesura di tubazioni e componenti e la creazione dei relativi sketch isometrici delle tubazioni.
Molti passaggi manuali nella progettazione degli impianti
Tutto inizia con la stesura di un P&ID. Molti software presenti sul mercato, permettono di creare disegni in cui sono inserite semplici immagini. Queste non contengono informazioni relative ai singoli componenti e, pertanto, non possono essere valutate. Di seguito la progettazione piping avviene in molti casi con un sistema 3D e spesso senza il supporto di un catalogo che garantisce qualità. Per finire si creano gli sketch isometrici per dare supporto alla produzione dei tubi, questi sono realizzati sulla base dei dati provenienti dal piping 3D o realizzati manualmente da uffici esterni.
La pianificazione dei condotti piping spesso avviene ancora in 2D. Vengono utilizzati sistemi 3D, per lo più senza un catalogo di componenti o una garanzia di qualità associata. Una conseguenza di ciò è la creazione di distinte base non dettagliate con tutte le informazioni specifiche necessarie, oppure con l’inserimento manuale dei dettagli. Nella fase successiva, gli sketch isometrici necessari per la produzione delle tubazioni vengono disegnati manualmente o affidati ad uffici esterni specializzati.
La riluttanza agli investimenti viene rapidamente superata
Ecco perché usare i moderni strumenti per la pianificazione di condutture
I moderni strumenti per la pianificazione delle condutture forniscono le funzioni in grado di automatizzare completamente le fasi manuali di pianificazione. Essi sono orientati alle aree di lavoro speciali nella pianificazione piping e offrono cataloghi appropriati e strumenti adatti per ogni settore. I pacchetti per la pianificazione piping attualmente sul mercato, come M4 PLANT, hanno ora un prezzo accessibile a tutti.
Utilizzo dei dati storici
Un ulteriore vantaggio di questi strumenti per la progettazione piping è la continua integrazione dei dati. Questi di solito offrono interfacce estese per tutti i più comuni formati 2D, 3D o Office. In questo modo è possibile inserire nel progetto, i dati storici, i dati dei clienti o dei fornitori. E’ inoltre possibile creare modelli 3D completi di edifici o singoli componenti dell’impianto a partire da disegni 2D esistenti.
Automazione e integrazione insieme

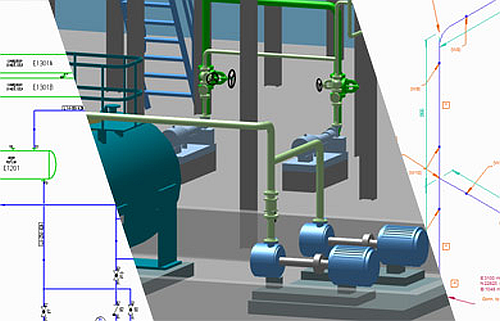

Le interruzioni delle informazioni, tipiche della progettazione manuale, non sono più necessarie. Tutti gli step della pianificazione, dal P&ID alla progettazione piping fino alla generazione degli sketch isometrici sono oggi integrati tra di loro. Ciò significa che le informazioni seguono un flusso continuo, a partire dal diagramma di flusso P&ID, poi la progettazione delle tubazioni per poi proseguire con gli sketch isometrici delle tubazioni.
Ne consegue, un grado elevato di automazione della progettazione ed una evidente riduzione dei tempi di realizzazione dei progetti. Sia per i diagrammi P&ID che per la progettazione delle tubazioni, gli utenti hanno a disposizione cataloghi completi che accelerano ulteriormente la generazione dei progetti. Le tubazioni possono essere stese rapidamente attraverso le funzionalità di autorouting. La fase di realizzazione degli sketch isometrici può essere del tutto superflua, poiché essi vengono generati automaticamente attraverso l’utilizzo di strumenti moderni sulla base dei dati di progetto 3D, semplicemente premendo un pulsante.
Rendere moderna la pianificazione dei progetti piping
Utilizzando un sistema moderno per la progettazione di impianti come M4 PLANT, si ottiene un enorme risparmio di tempo ed un risultato professionale. Molte fasi costose della progettazione possono essere accorciate. I singoli passaggi manuali, come ad esempio la generazione degli sketch isometrici di tubazioni, vengono completamente eliminati. Inoltre, si possono evitare interferenze e di conseguenza ritardi e rilavorazioni particolarmente costose attraverso l’utilizzo di strumenti come il controllo automatico delle collisioni. Grazie alla facilità di apprendimento, l’acquisto di un software moderno per la costruzione di impianti come M4 PLANT diventa redditizio già dopo alcuni mesi di utilizzo. In questo modo anche le aziende meno inclini ad investire negli aggiornamenti hanno la possibilità di dare una svolta al loro modo di affrontare la progettazione piping.
