Cos'è un diagramma di flusso e come posso crearlo velocemente e senza errori?
Il diagramma di flusso è un documento estremamente importante per l’ingegneria di processo. Nonostante la sua semplicità, contiene tutte le informazioni dettagliate e rilevanti per il progetto. Quali sono i contenuti di un diagramma di flusso?
Cos’è un diagramma di flusso?

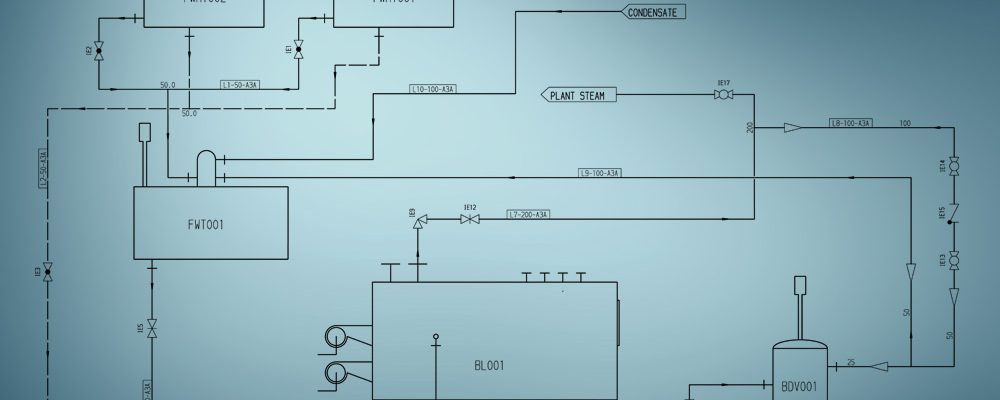

Un diagramma di flusso è la base per la pianificazione piping. I diagrammi di flusso sono la base per la progettazione di impianti piping e per la gestione tecnica dei processi. Servono a rappresentare graficamente la struttura e la funzione di un impianto. Tutte le apparecchiature ed i macchinari necessari per i processi sono rappresentati fuori scala come illustrazioni semplificate e schematizzate. Nonostante la sua semplicità, un diagramma di flusso contiene informazioni dettagliate come la denominazione, la portata, la quantità, la fonte di energia e le condizioni operative. Il diagramma di flusso e di processo (P&ID) contiene tutte le informazioni tecniche necessarie per valutare un impianto. Ma come possono trovare posto così tante informazioni in uno schema così semplice e strutturato?
Simboli – la tendenza è verso una semplificazione significativa
L’uso dei simboli è di grande importanza quando si crea un diagramma di flusso. Questi devono essere semplici, facili da capire e da memorizzare, e allo stesso tempo devono indicare la funzione del dispositivo. Gli elementi ricorrenti nell’impianto, come pompe, ventilatori o semplici serbatoi, vengono mostrati in forma semplificata nel diagramma di flusso con l’ausilio di simboli grafici e il loro contesto funzionale.
Rendere leggibili i processi
Un’altra sfida per il progettista di impianti è quella di collegare le macchine e le attrezzature dei singoli siti di produzione con le linee di processo. Oltre alla costruzione del piping e alla pianificazione del layout, il progettista è responsabile della progettazione delle tubazioni definite sul diagramma di processo e della stesura del percorso dei cavi. Il diagramma di flusso P&ID rappresenta il punto di partenza di ogni progetto.
Creare un diagramma di flusso, ma con quale programma?
I programmi moderni per la creazione di diagrammi di flusso P&ID offrono tipicamente degli standard sotto forma di librerie di simboli. In questo modo i diagrammi di flusso possono essere assemblati rapidamente. Le tubazioni tra i singoli componenti dell’impianto sono definite da linee di collegamento intelligenti. Gli strumenti per l’identificazione presenti nel sistema consentono una descrizione dettagliata dei singoli componenti o linee. Queste funzioni sono incluse nella maggior parte dei pacchetti software, ma non proteggono dalla possibile presenza di errori.
“Un diagramma di flusso è un documento molto importante per l’impianto di processo e contiene numerose informazioni dettagliate su di esso.”
Creare un diagramma di flusso P&ID – Senza errori
Uno dei maggiori vantaggi del software per la creazione di diagrammi di flusso è la possibilità di controllare la coerenza dell’intero progetto ed eventuali errori già durante il processo di creazione. I sistemi moderni creano un elenco dettagliato degli errori, identificano l’esatto problema e lo evidenziano nel progetto. Ciò consente al progettista o al disegnatore di correggerli in modo rapido e semplice, senza che gli errori influiscano in alcun modo sulle fasi successive della pianificazione.
Il diagramma di flusso: la base di partenza per le attività a valle
I diagrammi di flusso P&ID sono spesso utilizzati per calcolare un preventivo. Troppo spesso tuttavia i calcoli vengono eseguiti manualmente. L’automazione viene offerta dai moderni sistemi P&ID, che sono in grado di creare gli elenchi dei componenti direttamente dal diagramma di flusso. Questi non solo sono estremamente precisi, ma vengono resi disponibili in un formato adatto per il foglio di calcolo, in modo che il calcolo dell’offerta sia molto dettagliato e preciso.
Elevato livello di dettaglio nella pianificazione
Tradizionalmente, i diagrammi di flusso P&ID contenevano solo una quantità limitata di informazioni relative a un progetto, ma gli attuali pacchetti software P&ID offrono la capacità di arricchire gli schemi P&ID con attributi definiti dall’utente per produrre P&ID altamente intelligenti. Gli attributi possono essere assegnati ai simboli che identificano le apparecchiature e gli strumenti, così come alle linee di processo. I valori degli attributi possono essere sia specificati liberamente dall’utente che vincolati a valori impostati. Le più comuni applicazioni prevedono la specificazione dei valori di pressione, dimensioni, materiali, contenuto dei tubi, capacità e temperature, le possibilità sono quasi infinite. Gli attributi possono essere visibili sul diagramma di flusso P&ID, o nascosti alla vista, ma sono sempre disponibili per l’output negli elenchi generati automaticamente. Questo elimina la necessità di creare documenti aggiuntivi, poiché essi vengono ora estratti direttamente dal diagramma di flusso.
Un moderno software P&ID per diagrammi di flusso
Il recente software M4 P&ID FX di CAD Schroer, già disponibile sul mercato, è un pacchetto software che si differenzia da molti altri per intelligenza e flessibilità. Questo sistema non solo è gestibile in termini di costi, ma offre anche tutte le funzioni per rendere la pianificazione il più possibile priva di errori. Anche la gestione delle informazioni dettagliate e la creazione di elenchi di componenti lo distinguono chiaramente dai pacchetti presenti sul mercato, sia per il prezzo che per la semplicità. I nuovi utenti hanno solo bisogno dei video tutorial disponibili sul sito per poter testare personalmente il software.
I diagrammi di flusso costituiscono il punto di partenza per la progettazione piping. Possono essere creati e verificati rapidamente attraverso l’uso di un software moderno. Questo migliora la qualità nella realizzazione di ogni progetto piping.
Come inserire informazioni in un diagramma di flusso P&ID
FAQ – Domande frequenti sulla diagramma di flusso
Il diagramma di flusso è la base della pianificazione nell’ingegneria degli impianti e dei processi e viene utilizzato per rappresentare graficamente la struttura e il funzionamento di un impianto. Tutti gli apparati e le macchine necessarie per i processi sono illustrati in modo semplificato e schematizzato, non in scala.
I moderni programmi per la creazione di diagrammi di flusso offrono in genere standard sotto forma di librerie di simboli. Ciò significa che i fogli di flusso possono essere compilati rapidamente e sono già inclusi nel pacchetto software.
Quando si crea un diagramma di flusso, l’uso dei simboli è molto importante. I simboli devono essere semplici, di facile comprensione e memorizzabili, indicando allo stesso tempo la funzione dell’unità.
I moderni sistemi P&ID offrono un’automazione in questo senso, ricavando gli elenchi dei pezzi corrispondenti direttamente dal diagramma di flusso. Questi non solo sono estremamente precisi, ma sono anche direttamente disponibili in un formato adatto al foglio di calcolo, in modo che il calcolo del preventivo risulti molto dettagliato e accurato.
P&ID è l’abbreviazione di “piping and instrumentation” ed è un termine dell’ingegneria di processo nella costruzione di impianti. Il termine P&ID viene spesso utilizzato insieme a diagramma di flusso P&ID , schema P&ID , diagramma P&ID o diagramma di flusso P&ID.
